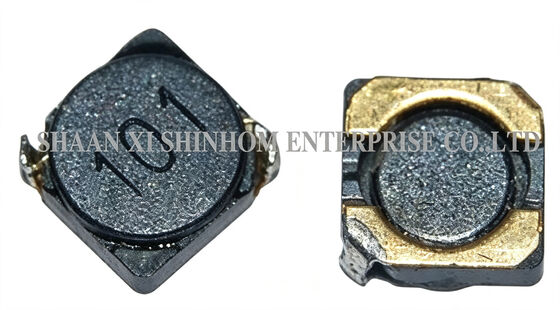

Hochstrom-SMD-geschirmte Induktivität SDRH6D28/6D38 Serie mit geringem Widerstand für Automobilsysteme und LCD-Fernseher

Der magnetisch abgeschirmte SMD-Leistungsstross der SDRH6D28/6D38-Serie verwendet eine Magnetschildstruktur und ein quadratisches flaches Paket.Es reduziert effektiv EMI und eignet sich für PCB-Layouts mit hoher Dichte und RaumbeschränkungenDas Produkt bietet eine ausgezeichnete mechanische Festigkeit und thermische Stabilität und ist in der Lage, Temperaturänderungen beim Rücklauflöten und äußeren mechanischen Belastungen standzuhalten.Speicherung von hoher Energie, und seine geringen Widerstandsmerkmale machen ihn zu einer idealen Induktorwahl für PDA- und DC-DC-Schaltnetzteile, die für den Hochstrombetrieb (bis zu 3,2 A) geeignet sind.Es wird häufig in Video-Digitalkameras verwendet, Kommunikationssysteme, Kraftfahrzeugsysteme, LCD/PDP-Fernseher, Festplattenlaufwerke, Netzwerksysteme und Computereinrichtungen.

• Magnetische Schildstruktur
• Nennstrom bis 3,2 A
• Niedrige DCR
• Ausgezeichnete mechanische Festigkeit und thermische Stabilität
• Kleingröße
• Energiespeicher mit hohem Energieverbrauch
• Viereckiges Flachpaket
• Betriebstemperatur von -40°C bis +105°C

1. Video-Digitalkameras
2. Kommunikationssystem
3. Automobilsysteme Energieversorger
4. LCD-PDP-Fernseher
5. Festplattenlaufwerke, Topset, XDSL
6. Netzwerksysteme
7. Computerperipherische Ausrüstung

1. Induktorprüfung: HP4284A (Äquivalent zulässig)
2. DCR: QuadTech 1880 Milliohmmeter
3. IDCMax-Strom wird um 10% gegenüber seinem Anfangswert verringert
4. Betriebstemperatur: -40°C bis +105°C
5. Lagertemperatur: -40°C bis +105°C
6. Lötmethoden: Dampfphase, Infrarotrückfluss
7. Widerstand gegen Lötwärme: 260°C für 10 Sekunden

Anmerkung:Die Produktspezifikationen können angepasst werden.Einzigartige Induktivitätswerte sind verfügbar.

F: Welche Vorteile hat die Magnetschildstruktur?

A: Die Magnetschildstruktur verwendet ein geschlossenes Magnetkreislaufdesign, um den Magnetfluss im Kern zu begrenzen.Es reduziert effektiv den Leckage-Fluss und elektromagnetische Störungen an nahegelegenen sensiblen SchaltkreisenIn PCB-Layouts mit hoher Dichte wie Kommunikationsgeräten und Automobilelektronik verbessern abgeschirmte Induktoren die Leistung des Systems erheblich.

F: Welcher ist der maximale Nennstrom dieser Serie?

A: Diese Serie bietet eine hohe Stromkapazität von bis zu 3,2 A, geeignet für Hochstrom-Gleichstrom-Wandler und Strommanagementanwendungen.Wir empfehlen, einen Nennstrom zu wählen, der mindestens 20% höher als der maximale Betriebsstrom ist, um eine Leistungsabnahme durch Kernsättigung bei hohen Temperaturen zu vermeiden..

F: Was bedeutet eine hervorragende mechanische Festigkeit und thermische Stabilität?

A: Eine ausgezeichnete mechanische Festigkeit sorgt dafür, dass der Induktor bei der PCB-Anordnung und beim Transport weniger wahrscheinlich beschädigt wird.Gute thermische Stabilität sorgt dafür, dass der Induktor eine stabile Leistung bei Hochtemperaturprozessen und langfristigen Betriebstemperaturanstiegen bei Rückflusslöten aufrechterhält, die sich an die strengen Umweltanforderungen der Automobilelektronik und der Industrieanlagen anpassen.

F: Wie beantragen Sie Proben?

A: Sie können einen Musterantrag über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an. Die Muster sind kostenlos und werden innerhalb von 3-5 Werktagen versandt.Die Lieferzeit für Massenbestellungen beträgt in der Regel 2-8 Wochen..
