Startseite /Produkte/hohe gegenwärtige Energieinduktoren/Hochstrom-SMD-Leistungsinduktor der Serie HCB0404/0505 für Server und VRM-Netzteile

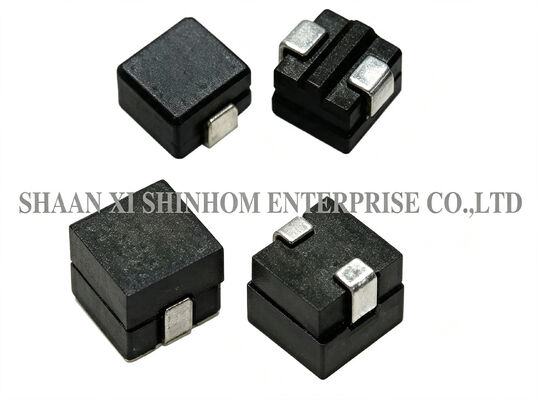

Hochstrom-SMD-Leistungsinduktor der Serie HCB0404/0505 für Server und VRM-Netzteile

5000 Stück
MOQ
Verhandelbar
Preis
High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Aktueller Bereich: 14A bis 40A
Induktivitätsbereich: 22nH bis 110nH
Installation: smt
Auflagen-Größe: 4,0*4,0mm oder 5,0*5,0mm
Testhäufigkeit: 100 kHz / 0,1 V bei 25 °C (1 MHz/0,1 V für 22 nm)
Betriebstemperatur: -40℃ bis +125℃ (Umgebung plus Eigentemperaturanstieg)
Hervorheben:

Hochstrom-SMD-Leistungsinduktor

,

Induktor der Serie HCB0404/0505

,

Leistungsinduktor für Server VRM
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: HCB0404/0505
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung

DieHCB0404/0505 Reihemit einer Leistung von mehr als 50 WattFerritkernundDesign mit geringen VerlustenEs bietetHochstromkapazität(14A bis 40A) undgeringer Kernverlust, geeignet für Anwendungen mit hoher Leistungsdichte.Induktivitätsbereiche22nH bis 110nH, die unterschiedlichen Konstruktionsanforderungen entsprechen.Es wird häufig intragbare elektronische Geräte,Server und Arbeitsplätze,Datennetze und Speichersysteme,Laptops und Desktops,Grafikkarten und batteriebetriebene Systeme,mit einer Leistung von mehr als 100 W, undVRM-Spannungsreglermodule.

Eigenschaften:
  • Hochstrommenge
  • Niedriger Kernverlust
  • Induktionsbereich von 22nH bis 110nH
  • Strombereich von 14A bis 40A
  • Ferrit-Kernmaterial
Anwendungen:
  • Portable Elektronik
  • Server und Arbeitsplätze
  • Datenvernetzungs- und Datenspeichersysteme
  • Notebooks und Desktops
  • Grafikkarten und Batteriesysteme
  • mit einer Leistung von mehr als 50 W
  • Spannungsreglermodul (VRM)
Anmerkungen:
  • Prüffrequenz: 100KHz / 0,1V@25°C (1MHz/0,1V für 22NM)
  • Irms: Gleichstrom für einen Temperaturanstieg von etwa 40 °C ohne Kernverlust
  • Isat1: Spitzenstrom für ca. 20% Rolloff bei +25°C
  • Isat2: Spitzenstrom für etwa 20% der Rolloff bei +125°C
  • Betriebstemperatur: -40°C bis +125°C ((Umgebung plus Temperaturanstieg)
  • Aufbewahrungstemperatur: -40°C bis +125°C
Hochstrom-SMD-Leistungsinduktor der Serie HCB0404/0505 für Server und VRM-Netzteile Hochstrom-SMD-Leistungsinduktor der Serie HCB0404/0505 für Server und VRM-Netzteile

Anmerkung: Die Produktspezifikationen können angepasst werden.

Häufig gestellte Fragen

F: Welche Vorteile hat ein geringer Kernverlust?

A: Niedrige Kernverluste reduzieren die Wärmeerzeugung bei Hochfrequenzbetrieb, verbessern die Umwandlungseffizienz, senken den Temperaturanstieg und verlängern die Lebensdauer des Produkts.Es trägt auch dazu bei, die thermischen und zuverlässigen Anforderungen von Hochdichte-Stromversorgungskonstruktionen zu erfüllen.

F: Was ist der Unterschied zwischen Irms und Isat?

A: Irms (Nennstrom) ist der Gleichstromwert, der einen Temperaturanstieg von etwa 40 °C in der Spule verursacht. Isat1 ist der Spitzenstrom, bei dem die Induktivität bei +25 °C um etwa 20% sinkt.Isat2 ist der Spitzenstrom, bei dem die Induktivität bei +125°C um etwa 20% sinktFür die Auswahl wird der niedrigere der beiden Werte gewählt und sichergestellt, dass die Komponententemperatur (Umgebungstemperatur + Temperaturanstieg) 125°C nicht überschreitet.

Größe und Tag:

smd power choke

high current inductors chokes

low profile high current inductor
