Startseite /Produkte/Hochspannungszündtrafo/Hochspannungszündtransformator 15KV für Gas-/Ölbrenner und Ozongeneratoren

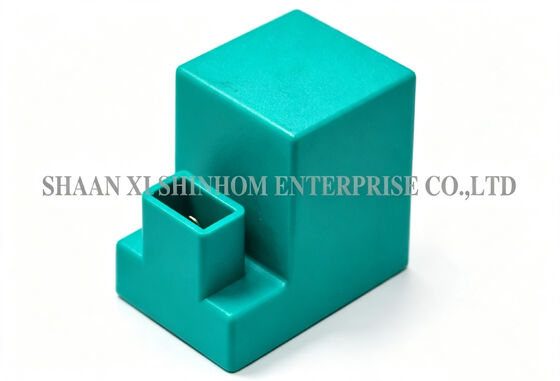

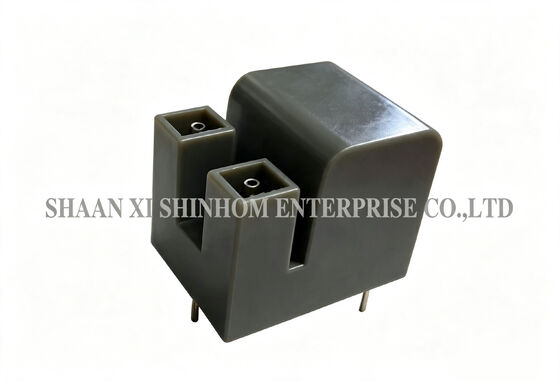

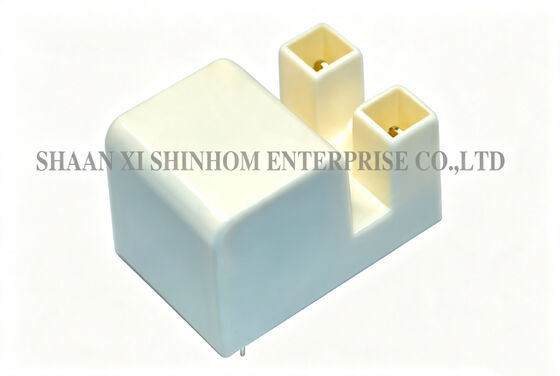

Hochspannungszündtransformator 15KV für Gas-/Ölbrenner und Ozongeneratoren

3000 Stück
MOQ
Verhandelbar
Preis
High Voltage Ignition Transformer 15KV for Gas/Oil Burners and Ozone Generators
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Kernmaterial: Ferritkern
Ausgangsspannung: 15 kV
Typ: Hochspannungs-Zündspule
Verwendung: Hochfrequenz
Größe: 38,9 * 25,0 * 25,5 mm
Kurvenverhältnis: 69:1
Hervorheben:

15KV Zündtransformator für Brenner

,

Hochspannungstransformator für Ozongeneratoren

,

Gas-Ölbrenner-Zündtransformator
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: HT3825-690
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung
Hochspannungs-Zündtransformator

Dieser Hochspannungs-Zündtransformator ist für Gas-/Ölbrennerzündung, Ozonerzeugerantrieb und industrielle Hochspannungs-Pulsanwendungen konzipiert. Die Ausgangsspannung beträgt bis zu 15KV. Das Produkt verwendet eine Hochfrequenz-Aufwärtstransformationstopologie mit einem Übersetzungsverhältnis von 69,5:1. Es wandelt effizient eine Niederspannungseingang in einen Hochspannungs-Pulsusgang um und liefert starke Zündenergie und schnelle Reaktion. Primärinduktivität: 12µH. Sekundärinduktivität: 40mH. Primärer Gleichstromwiderstand: 75mΩ. Sekundärer Gleichstromwiderstand: 81,8Ω. Er wird häufig in Gasbrennern, ölbefeuerten Heizkesseln, Ozonerzeugern und verschiedenen industriellen Hochspannungs-Pulsgeräten eingesetzt.

Merkmale
  • Zündspulen für Gas- und Ölbrenner
  • Kundenspezifische Transformatoren für eine Vielzahl von Anwendungen
  • Hochspannungs- und Pulsleistungstransformatoren
  • Kundenspezifische Spezifikationen werden akzeptiert
Anwendungen
  • Zündvorrichtungen für Gas-Warmwasserbereiter
  • Brenner für ölbefeuerte Heizkessel
  • Industrielle Ozonerzeuger
  • Luftreinigungssysteme
  • Hochspannungs-Puls-Triggerkreise
  • Elektronische Zündung von Gasherden
  • Industrielle Verbrennungsregelungssysteme
  • Hochspannungs-Pulsquellen für die wissenschaftliche Forschung
Elektrische Spezifikation
Parameter Wert
Induktivität (Pin2-1) 12uH±30%@1KHz,0.3V
Induktivität (Pin4-3) 40mH±10%@1KHz,0.3V
Übersetzungsverhältnis Sek:Pri=69.5Ref
Gleichstromwiderstand (Pin2-1) 75mΩ±10%
Gleichstromwiderstand (Pin4-3) 81.8Ω±10%

Hochspannungszündtransformator 15KV für Gas-/Ölbrenner und Ozongeneratoren

Hinweise: Weitere Produkte können kundenspezifisch angefertigt werden

Hochspannungszündtransformator 15KV für Gas-/Ölbrenner und Ozongeneratoren


Hochspannungszündtransformator 15KV für Gas-/Ölbrenner und OzongeneratorenHochspannungszündtransformator 15KV für Gas-/Ölbrenner und OzongeneratorenHochspannungszündtransformator 15KV für Gas-/Ölbrenner und Ozongeneratoren



FAQ

F: Wie wird die Ausgangsspannung bei einem Übersetzungsverhältnis von 69,5:1 berechnet?

A: Die theoretische Ausgangsspannung ist: Ausgangsspannung = Eingangsspannung × Übersetzungsverhältnis (69,5). Zum Beispiel beträgt die theoretische Ausgangsspannung bei 12V Eingangsspannung etwa 834V. Bei 24V Eingangsspannung beträgt sie etwa 1.668V. Die tatsächliche Ausgangsspannung wird durch Lastbedingungen, Kernverluste und parasitäre Parameter beeinflusst. Die 15KV sind die maximale Spitzen-Ausgangsleistung. Wir empfehlen, tatsächliche Messungen basierend auf Ihrem Zündspalt und Medium durchzuführen.

F: Was sind die Induktivitätswerte der Primär- und Sekundärwicklung?

A: Die Induktivität der Primärwicklung (Pin2-1) beträgt 12µH ±30%. Die Induktivität der Sekundärwicklung (Pin4-3) beträgt 40mH ±10%. Die Testbedingungen sind 1KHz, 0.3V.

F: Was sind die Gleichstromwiderstandswerte der Primär- und Sekundärwicklung?

A: Der Gleichstromwiderstand der Primärwicklung (Pin2-1) beträgt 75mΩ ±10%. Der Gleichstromwiderstand der Sekundärwicklung (Pin4-3) beträgt 81,8Ω ±10%. Der höhere Gleichstromwiderstand der Sekundärwicklung ist auf die große Anzahl von Sekundärwindungen und den feinen Drahtdurchmesser zurückzuführen. Dies ist ein normales Merkmal von Hochspannungstransformatoren.

Größe und Tag:
