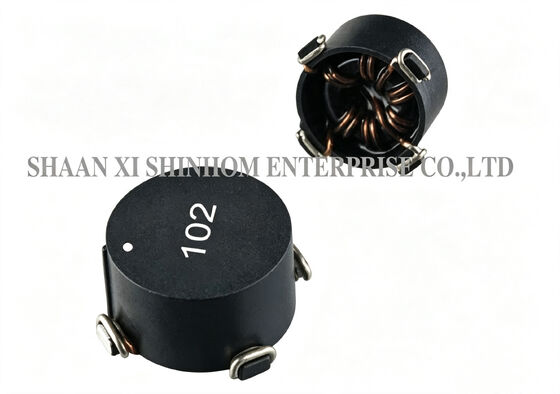

High Current SMD Toroidal Common Mode Inductor STC08 Serie 200μH-20mH zur EMI/RFI-Unterdrückung

DieSTC08-SerieDer SMD-Toroidal-Common-Mode-Induktor verwendet ein hochsättigendes Kernmaterial und eine toroidale geschlossene Magnetkreisstruktur.Es reduziert wirksam die EMI-Strahlung und eignet sich für EMI-empfindliche Anwendungen zur Filterung von Strom- und SignalleitungenDer Induktivitätsbereich beträgt 200μH bis 20mH. Das SMD-Paket unterstützt eine automatisierte Platzierung, die mit SMT-Produktionslinien kompatibel ist.Gleichspannungsumwandlung (Parallelmodus), Isolationskopplung, Eingangsfilterung (Serienmodus) und EMI/RFI-Unterdrückung.

• Induktanzbereich von 200 μH bis 20 mH, flexible Auswahl

• Nennstrom ¥ 1A bis 7A, hohe Leistung

• DCR ¥ 8mΩ bis 250mΩ, geringer Verlust

• Kernmaterial mit hoher Sättigung

• Niedrige EMI-Strahlung

• SMD-Paket ¢ unterstützt die automatische Platzierung

• Betriebstemperatur von -40°C bis +125°C

• Isolierungswiderstand ≥ 1000MΩ (100V Gleichstrom)

Induktivitätsmessung bei 100 KHz 0,1 VRms.

Isolierwiderstand: 100 Vdc 1 KMΩmin.

RDC:QuadTech 1880 Milliohmmeter

Betriebstemperatur: -40 °C bis +125 °C

Aufbewahrungstemperatur: -55°C bis +125°C

Verschiedene Pakete auf spezielle Anfrage

Maximale Sättigung von 35% bei angewandter Gleichstromverzerrung

Anmerkung: Die Produktspezifikationen können angepasst werden.

• Elektrotechnische Leistungsfilterung

• Gleichspannungsumwandlung (Parallelmodus)

• Isolationskopplung (Transformator)

• Eingangsfilterung (Serienmodus)

• Unterdrückung von EMI/RFI

• Stromversorgungen für Kommunikationsgeräte

• Industriebetriebssteuerungsnetzteile

• Elektrische Stromversorgungen für Computer

F: Was sind die Induktivitäts-, Strom- und DCR-Bereiche der STC08-Serie?

A: DieSTC08-Serieumfasst einen Induktivitätsbereich von200 μH bis 20 mH, Nennstrom von1A bis 7A, und DCR von8mΩ bis 250mΩDer breite Induktivitätsbereich, die hohe Stromkapazität und das niedrige DCR-Design machen es für verschiedene EMI-Unterdrückungsanwendungen geeignet, von der Filterung von Signalleitungen bis zur Filterung von Hochleistungsleitungen.

F: Welche Bedeutung hat eine niedrige DCR für Common-Mode-Induktoren?

A: Niedrige DCR bedeutet weniger Leistungsverlust (I2R-Verlust), wenn Strom durch die Wicklung fließt.STC08-Seriebietet einen niedrigen DCR8mΩ, so dass sie besonders für Hochstrom-Stromkonstruktionen mit strengen Effizienzanforderungen geeignet ist.

F: Wie beantragen Sie Proben?

A: Sie können eine Musteranmeldung über unsere Website oder E-Mail einreichen. Bitte geben Sie Ihre Firmeninformationen und das Zielmodell an.Kostenlosund werden innerhalb3-5 ArbeitstageDie Lieferzeit für Massenbestellungen beträgt im Allgemeinen2-8 Wochen.
