High Saturation SMD Common Mode Choke STC01-04 Serie Niedrige EMI-Strahlung für Eingangsfilter und elektronische Geräte

5000 Stück
MOQ
Verhandelbar
Preis
High Saturation SMD Common Mode Choke STC01-04 Series Low EMI Radiation for Input Filtering and Electronic Appliances
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Installation: smt
Verpackungsformular: Karton
Anwendungsbereich: Hochfrequenz
Proben: Unterstützung
Vorlaufzeit: 15-25 Tage
Topfmasse: Epoxidharz
Hervorheben:

SMD-Gleichtaktdrossel mit hoher Sättigung

,

SMD-Gleichtaktdrossel der Serie STC01-04
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: STC01,02,03,04 Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Monat
Produkt-Beschreibung
STC01,02,03,04 Serie Oberflächenaufbau toridale Spulen,Gemeinsame Modus-Drossel,Eingeschlossene gemeinsame Modus-Drossel Spulen Induktor mit Gehäuse

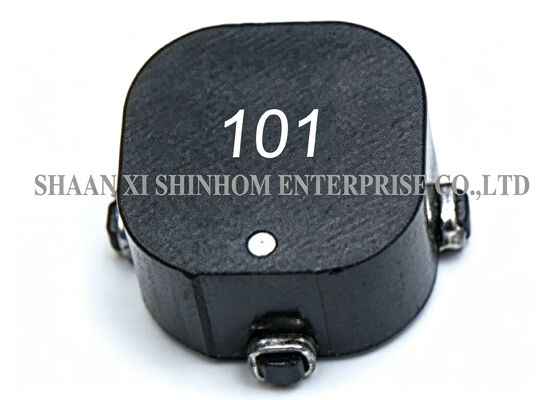

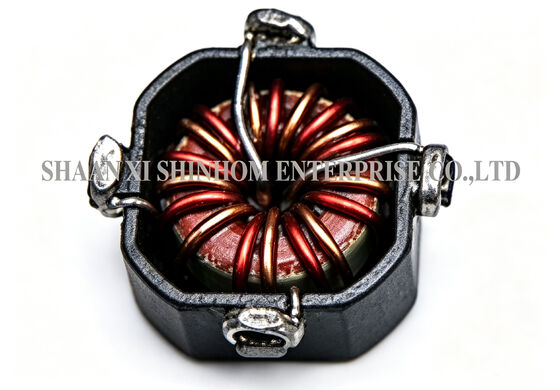

DieSTC01-04-SerieDer SMD-Toroidal-Common-Mode-Drossel verwendet ein geschlossenes Design und eine toroidale Kernstruktur, um die elektromagnetische Strahlung effektiv zu reduzieren.Es eignet sich für EMI-empfindliche Anwendungen zur Filterung von Strom- und Signalleitungen.Das Produkt bietet mehrere Verpackungsgrößen.Das niedrige DCR und das hohe Sättigungsmaterial des Kerns sorgen für eine stabile Leistung unter hohen Strombedingungen.Das SMD-Paket unterstützt die automatisierte Pick-and-Place-Montage, kompatibel mit SMT-Produktionslinien. Es wird häufig in elektronischen Geräten, DC-DC-Umwandlung (Parallelmodus), Isolationskopplung, Eingangsfilterung (Serienmodus) und EMI/RFI-Unterdrückung eingesetzt.

Eigenschaften
  • Toroidal-Kern Niedrige EMI-Strahlung
  • SMD-Paket ¢ unterstützt die automatische Platzierung
  • Mehrere Größen verfügbar
  • Niedrige DCR
  • Kernmaterial mit hoher Sättigung
  • Betriebstemperatur von -40°C bis +125°C
  • Aufbewahrungstemperatur -55°C bis +125°C
  • Isolierungswiderstand ≥ 1000MΩ (100V Gleichstrom)
Anwendungen
  • Elektrotechnische Leistungsfilterung
  • Gleichstromkonversion
  • Isolierungskopplung
  • Eingangsfilterung
  • Unterdrückung von EMI/RFI
  • Stromversorgungen für Kommunikationsgeräte
  • LCD-Display-Stromversorgungen
  • Elektrische Stromversorgungen für Computer
Technische Angaben:

Induktivitätsmessung bei 100 KHz 0,1 VRms.

Isolierwiderstand: 100 Vdc 1 KMΩmin.

Betriebstemperatur: -40 °C bis +125 °C

Aufbewahrungstemperatur: -55°C bis +125°C

RDC:QuadTech 1880 Milliohmmeter

Lötemperatur: 260°C für 4±1 Sekunden

Verschiedene Pakete auf spezielle Anfrage

Maximale Sättigung von 35% bei angewandter Gleichstromverzerrung

High Saturation SMD Common Mode Choke STC01-04 Serie Niedrige EMI-Strahlung für Eingangsfilter und elektronische Geräte
Anmerkung: Die Produktspezifikationen können angepasst werden.
Häufig gestellte Fragen

F: Was sind die Unterschiede zwischen den Modellen der Serie STC01-04?

A:DieSTC01, STC02, STC03 und STC04Die verschiedenen Serien unterscheiden sich hauptsächlich in der Packungsgröße und den entsprechenden elektrischen Parametern (Induktanz, Nennstrom usw.).STC01ist die kleinste Größe, geeignet für kompakte Konstruktionen.STC04Für eine spezifische Auswahl wenden Sie sich bitte an das Datenblatt oder kontaktieren Sie unser technisches Support-Team.

F: Welche Vorteile hat die geschlossene Struktur?

A:Die geschlossene Struktur umschließt den Kern und die Wicklungen vollständig im Gehäuse und bietet einen physikalischen Schutz und eine bessere Dämmleistung, während die EMI-Strahlung weiter reduziert wird.Das geschlossene Design verhindert auch, dass Fremdkörper mit den Wicklungen in Berührung kommen, was die Zuverlässigkeit der Produkte in rauen Umgebungen verbessert.

F: Welche Vorteile hat ein Kernmaterial mit hoher Sättigung?

A:Das Kernmaterial mit hoher Sättigungsdichte bietet eine höhere Sättigungsflussdichte.Sicherstellung, dass die Induktivität und die Filterleistung des Common-Mode-Drosselns im Nennstrombereich stabil bleibenDie DC-Vorläufersättigung beträgt35%, die eine ausreichende Leistungsmarge bietet.
