Großtemp SMD Common Mode Inductor STRF016 Serie -40°C bis +125°C für LCD-Fernseher und Geräuschfilterung

5000 Stück
MOQ
Verhandelbar
Preis

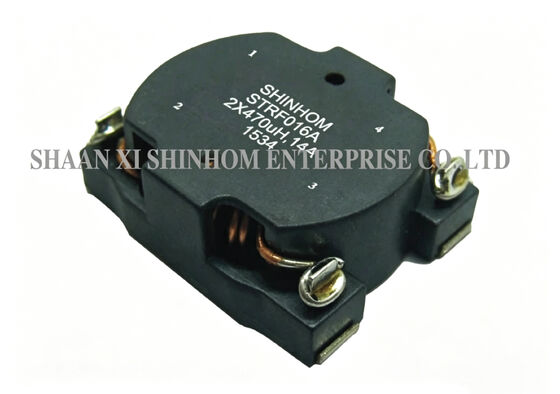

Wide Temp SMD Common Mode Inductor STRF016 Series -40°C to +125°C for LCD TVs and Noise Filtering
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Induktivität: 135 uH ~ 820 uH
Nennstrom: 7A ~ 26A
Installation: smt
Induktor-Wert: örtlich festgelegter Induktor
Betriebstemperatur: -40 ℃ bis + 125 ℃ (einschließlich Eigentemperaturanstieg)
Lagertemperatur: -40 ℃bis + 125 ℃
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS/ISO/UL/CE/IATF16949/CNAS
Modellnummer: STRF016-Serie
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4 bis 8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100000/Monat
Produkt-Beschreibung
STRF016 Seires Hochstrom-Gleichtaktinduktor, oberflächenmontierter Gleichtaktdrosselinduktor mit Gehäuse, horizontal

DerSTRF016-SerieDie Hochstrom-SMD-Gleichtaktdrosselinduktivität ist für DC-DC- und AC-DC-Wandleranwendungen konzipiert. Das Produkt verwendet eine magnetische Abschirmungsstruktur, um elektromagnetische Störungen effektiv zu reduzieren. Es bietet eine hohe Gleichtaktimpedanz über einen weiten Frequenzbereich und sorgt so für eine hervorragende EMI-Unterdrückungsleistung. Es stehen mehrere Größen und Stromstärken zur Verfügung. Die Band- und Rollenverpackung unterstützt die automatisierte SMT-Bestückung und ist mit Reflow-Löten kompatibel. Der Betriebstemperaturbereich beträgt -40 °C bis +125 °C (einschließlich Eigentemperaturanstieg) und eignet sich für verschiedene raue Umgebungen. Es wird häufig in DC-DC/AC-DC-Wandlern, Kommunikationssystemen, Automobilelektronik und LCD-Fernsehern verwendet.

Merkmale
  • Magnetische Abschirmungsstruktur – geringe EMI-Strahlung
  • Hohe Impedanz – hervorragende Unterdrückung von Gleichtaktstörungen
  • Hervorragende EMI-Leistung
  • Betriebstemperatur – -40 °C bis +125 °C
  • Mehrere Größen und Stromstärken – verfügbar
  • Band- und Rollenverpackung – unterstützt die automatisierte SMT-Bestückung
  • Kompatibel mit Reflow-Löten
  • Bleifrei – RoHS-konform
Anwendungen
  • DC-DC-Wandler
  • AC-DC-Wandler
  • Filterung der Stromleitung
  • Geräuschunterdrückung
  • Netzteile für Kommunikationssysteme
  • Elektronische Systeme für Kraftfahrzeuge
  • Netzteile für LCD-TVs
  • EMI/RFI-Unterdrückung
TECHNISCHE INFORMATIONEN
IDC
Temp. Anstieg 40℃ Max
Induktivitätstest
HP4284A 100KHz 0,1V
RDC
QuadTech 1880 Milliohmmeter
Lötmethoden
Dampfphase, Infrarot-Reflow
Beständigkeit gegen Löthitze
260℃ für 10 Sekunden
Lösungsmittelbeständig
Entspricht MIL-STD-202E
Gewicht
1,5 Gramm TYP
Band und Rolle
700/Rolle

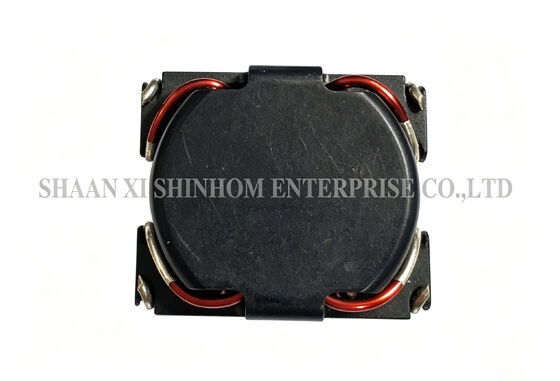

Großtemp SMD Common Mode Inductor STRF016 Serie -40°C bis +125°C für LCD-Fernseher und Geräuschfilterung Großtemp SMD Common Mode Inductor STRF016 Serie -40°C bis +125°C für LCD-Fernseher und Geräuschfilterung
Weitere Größen zur Auswahl
Großtemp SMD Common Mode Inductor STRF016 Serie -40°C bis +125°C für LCD-Fernseher und Geräuschfilterung
Hinweis: Produktspezifikationen können angepasst werden.
FAQ
F: Was sind die Vorteile der magnetischen Abschirmungsstruktur?

A:Die magnetische Abschirmungsstruktur nutzt einen geschlossenen Magnetkreis, um den magnetischen Fluss im Inneren des Kerns einzuschränken. Es reduziert wirksam den Streufluss und elektromagnetische Störungen an nahegelegenen empfindlichen Schaltkreisen. In Leiterplattenlayouts mit hoher Dichte, beispielsweise in Kommunikationsgeräten und in der Automobilelektronik, verbessern abgeschirmte Induktivitäten die EMV-Leistung des Systems erheblich.

F: Wie hoch ist die Gleichtaktrauschunterdrückungsfähigkeit dieses Produkts?

A:DerSTRF016-SerieBietet eine hohe Gleichtaktimpedanz über einen weiten Frequenzbereich und dämpft den Gleichtaktrauschstrom wirksam. In Kombination mit der magnetischen Abschirmungsstruktur ist die EMI-Leistung insgesamt ausgezeichnet. Es eignet sich besonders für DC-DC- und AC-DC-Stromversorgungsdesigns mit strengen EMI-Anforderungen.

F: Wie ist der Nennstrom-IDC definiert?

A:IDC ist definiert als der Gleichstromwert, der einen Temperaturanstieg von etwa 40 °C in der Spule verursacht. Stellen Sie bei tatsächlichen Anwendungen sicher, dass die maximale Betriebsumgebungstemperatur plus Eigentemperaturanstieg 125 °C nicht überschreitet. Berücksichtigen Sie bei der Auswahl ausreichend Spielraum, um eine langfristige Zuverlässigkeit zu gewährleisten.

F: Welche Lötprozesse unterstützt dieses Produkt?

A:Es unterstützt sowohl Dampfphasenlöten als auch Infrarot-Reflow-Löten SMT-Prozesse. Die Lötwärmebeständigkeit beträgt 10 Sekunden lang 260 °C und ist mit bleifreien Reflow-Temperaturprofilen kompatibel. Die Band- und Rollenverpackung eignet sich für automatisierte Bestückungslinien.
