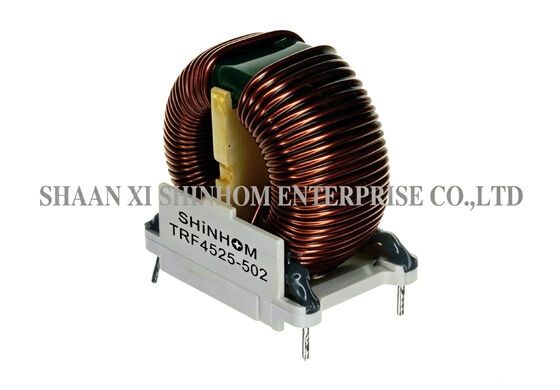

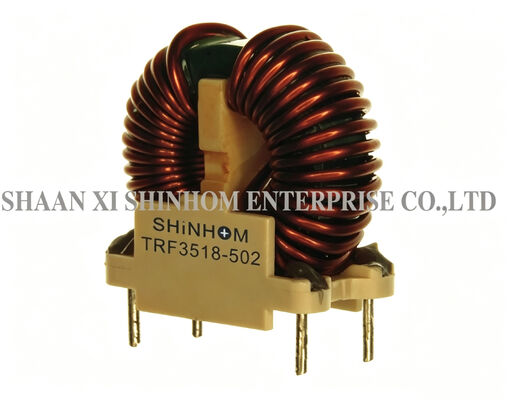

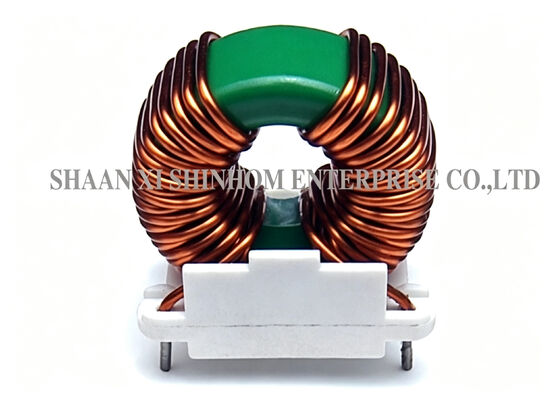

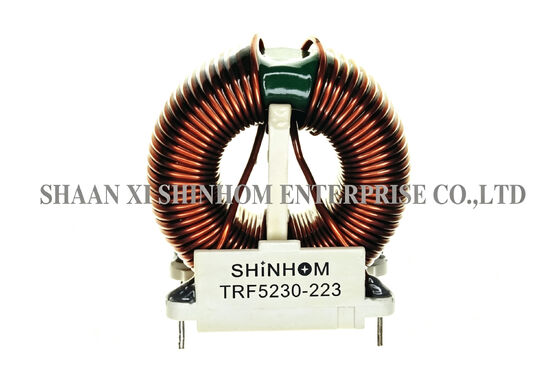

Niedrigverlust Toroidale Common Mode Choke 50Hz-500KHz für Solar- und Windenergiesysteme

Der niedrigverlustreiche TorusVerstrickung im allgemeinen ModusDie Einfach-Schicht-Wicklung sorgt für die höchste Impedanz in einem breiten Frequenzbereich.Die Frequenzantwort umfasst 50Hz bis 500KHz, geeignet für Niederfrequenz-Wechselstromreaktoren und verschiedene Anwendungen zur Leistungsfilterung.Die vertikale Pinnmontage ermöglicht eine einfache PCB-Montage und bietet eine hervorragende SchwingungsbeständigkeitEs wird häufig in der Solarenergieerzeugung, Windenergieerzeugung, variablen Frequenzantrieben, Induktionsheizung, Schweißgeräten, RFI-Unterdrückung und DC-DC-Umwandlung verwendet.

• Toroidal-Kern ∼ extrem geringer Leckfluss
• Split-Windung ∼ geringste Wickelkapazität
• Einlagegewindung höchste Impedanz des gemeinsamen Modus
• Frequenzbereich 50Hz bis 500KHz
• Schleiffernstand 1-3 mm, erfüllt Sicherheitsstandards
• Material mit UL94-V0-Zertifizierung für Flammschutz
• Betriebstemperatur von -55°C bis +105°C
• Vertikal- oder Horizontalmontage

• Systeme zur Erzeugung von Solarenergie
• Windenergiesysteme
• Ausrüstung für den Antrieb mit variabler Frequenz
• Induktionsheizgeräte
• Schweißgeräte
• RFI-Unterdrückungsschwächungen
• mit einer Leistung von mehr als 1000 W
• Ausrüstung der Papierindustrie

• Induktivitätstoleranz in +50% -30%
• Maximale Betriebsspannung: 250 V bei 40°C
• IDC Max: Nennwert AC/DC-Strom A @ 40°C
• Hi-Pot 2500Vac-Wicklung bis zu 3S-Wicklung.
• Induktivitätsprüfung: 10 KHz 0,1 V HP4284A
• RDC:QuadTech 1880 Milliohmmeter
• Überspannungsstrom Max 10 ms: 20X IDC
• Betriebstemperatur: -40°C bis +105°C
• Lagertemperatur: -40°C bis +105°C

Anmerkung: Die Produktspezifikationen können angepasst werden.

F: Welche Vorteile hat die Split-Wind-Konstruktion?

A: Durch Split-Windung werden die Primär- und Sekundärwicklungen physisch vom Kern getrennt.Dies reduziert effektiv die parasitäre Kapazität zwischen den Wicklungen und reduziert kapazitive Kupplungswege für HochfrequenzlärmDies verbessert die Geräuschunterdrückung im normalen Modus, insbesondere im Hochfrequenzbereich.

F: Welche Vorteile hat die Einlagenwicklung im Vergleich zur Mehrlagenwicklung?

A: Einfach-Schicht-Wicklung eliminiert die parasitäre Kapazität zwischen den Schichten. Sie bietet eine höhere Impedanz und eine stabilere Filterleistung in einem breiten Frequenzbereich.Die Einlagekonstruktion bietet auch eine bessere Wärmeableitung und eine gleichbleibendere Wicklung, so dass es für Leistungskonzepte mit strengen Anforderungen an die EMI-Stillegung geeignet ist.

F: Welche Bedeutung hat der Schleichweg von 1-3 mm für die Sicherheitsstandards?

A: Die Schleichweite ist die kürzeste Entfernung entlang der Isolationsoberfläche, die den Isolationsgrad und die Sicherheitsbescheinigung des Produkts direkt beeinflusst.Die 1-3 mm Kriechweite entspricht UL, CSA und IEC-Standards für Grund- und Verstärkte Isolierung, die Kunden dabei unterstützen, die Sicherheitszertifizierung zu bestehen.

F: Wie wählt man zwischen vertikaler und horizontaler Montage?

A: Die vertikale Montage (Pins nach unten) spart Platz für PCB und eignet sich für Layouts mit hoher Dichte.Beide Befestigungsarten unterstützen das automatische Einfügen.
