LPM6030B-Serie SMD-geformter Strominduktor mit 3,0 mm Ultra-Niedrigprofil, hohem Sättigungsstrom (39A) und ultra-niedrigem DCR für Hochstromstromkreise

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

3

,

0 mm SMD-Leistungsinduktivität mit extrem niedrigem Profil

,

Geformter Leistungsinduktor mit hohem Sättigungsstrom
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: LPM6030B
Dokumentieren: LPM6030B Series_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung

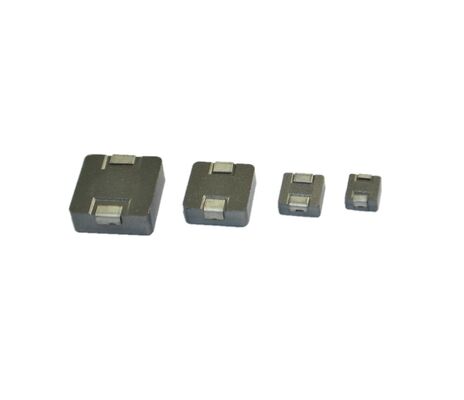

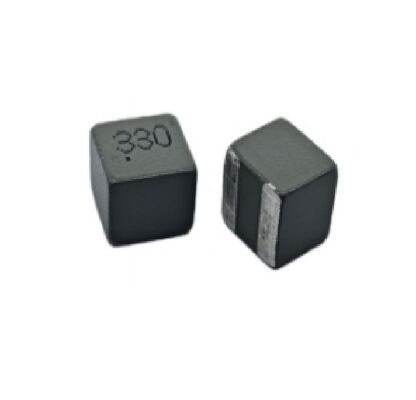

SMD-geformte Leistungsinduktoren der Baureihe LPM6030B
Die LPM6030B-Serie, die für raumbeschränkte Stromkreise mit hohem Stromstrom entwickelt wurde, stellt einen Durchbruch in der Low-Profile-Induktortechnologie mit einer bemerkenswert schlanken Höhe von nur 3,0 mm dar.Verwenden von fortgeschrittenen Carbonyl-Eisen-Pulverkerne, diese SMD-Leistungsinduktoren bieten eine außergewöhnlich hohe Sättigungsstromleistung mit Nennwerten von bis zu 39A und gewährleisten einen stabilen Betrieb unter anspruchsvollen Belastungsbedingungen.Ihre ultra-niedrige DCR minimiert Leitung Verluste, so dass sie für hocheffiziente, hochdichte Leistungsumwandlungskonzepte in tragbarer und kompakter Elektronik ideal sind.
Wesentliche Merkmale
  • Induktionsbereich: 0,18 μH bis 3,3 μH (± 20% @0Adc)
  • Nennwärme (IDC): 8A bis 32A
  • Sättigungsstrom (Isat): 12,2 bis 39 A
  • DCR (Typ): 1,59 bis 19,92 mΩ
  • Selbstresonanzfrequenz (Typ): 26 MHz bis 141 MHz
  • Ultra-niedriges Profil: 6,6 x 6,4 x 3,0 mm
  • 100% bleifrei und RoHS-konform
  • Betriebstemperatur: -40°C bis +165°C
Technische Spezifikation
Parameter Bereich/Wert
Induktionsbereich 0.18μH bis 3.3μH (± 20% @0Adc)
Nennwärme (IDC) 8A bis 32A
Sättigungsstrom (Isat) 12.2A bis 39A
DCR (typisch) 10,59 mΩ bis 19,92 mΩ
Selbstresonanzfrequenz 26 MHz bis 141 MHz
Abmessungen 6.6mm x 6.4mm x 3.0mm
Betriebstemperatur -40°C bis +165°C
Anwendungen
  • Gleichstrom-/Gleichstromwandler für die CPU- und GPU-Leistung in Laptops und Ultrabooks
  • Strommanagementmodule (PMM) in Smartphones, Tablets und LCD-Displays
  • Bordnetzteile für Netzwerk- und Kommunikationsgeräte
  • Umwandler für Server und Speichergeräte
  • Tragbare Unterhaltungselektronik einschließlich DSCs, DVCs und PDAs
Häufig gestellte Fragen
Was ist der Hauptvorteil der 3,0 mm hohen LPM6030B?
Das ultra-niedrige 3,0 mm Profil ermöglicht die Integration in extrem dünne moderne Geräte wie schlanke Laptops und kompakte Module, bei denen die Z-Höhe kritisch begrenzt ist.
Wie kommt der hohe Sättigungsstrom den Gleichspannungs­/Gleichspannungs­Wandlern zugute?
Ein hoher Sättigungsstrom sorgt dafür, dass der Induktor seine Induktivität unter hohen Belastungsbedingungen beibehält, wodurch ein Leistungsverlust verhindert und eine stabile Spannungsausgabe in CPU/GPU VRM-Anwendungen gewährleistet wird.
Sind diese Induktoren für Hochfrequenzschaltungen geeignet?
Ja, mit einer typischen SRF von bis zu 141 MHz für Modelle mit niedrigerer Induktivität sind sie stabil für den Einsatz in modernen Hochfrequenz-Switch-Mode-Stromversorgungen.
Was zeigt der Nennwärme (IDC) an?
Es ist der Gleichstrom, der dazu führt, dass die Temperatur des Induktors um etwa 40 °C über der Umgebung ansteigt und eine Richtlinie für das thermische Management im Dauerbetrieb liefert.
