LPM6060B-Serie SMD-geformter Leistungsinduktor mit niedrigem DCR, hohem Sättigungsstrom und kompakten Abmessungen für Gleichspannungs-/Gleichspannungsumrichter

5000
MOQ

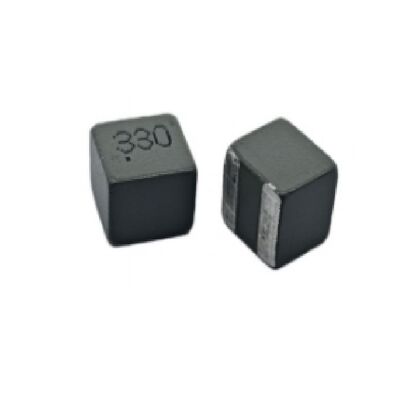

LPM6060B Series SMD Molded Power Inductor with Low DCR, High Saturation Current, and Compact Dimensions for DC/DC Converters
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Hervorheben:

SMD-Leistungsinduktor mit niedrigem DCR

,

Geformter Leistungsinduktor mit hohem Sättigungsstrom

,

Dip-Power-Induktor mit kompakten Abmessungen
Grundinformation
Herkunftsort: China
Markenname: SHINHOM
Zertifizierung: RoHS
Modellnummer: LPM6060B
Dokumentieren: LPM6060B Series_.pdf
Zahlung und Versand AGB
Lieferzeit: 2~8 Wochen
Zahlungsbedingungen: L/C, T/T
Produkt-Beschreibung
SMD-geformte Leistungsinduktoren der Baureihe LPM6060B
Die LPM6060B-Serie ist für eine hocheffiziente Energieumwandlung in kompakten Konstruktionen entwickelt worden.mit einer Leistung von mehr als 50 WDiese Produkte bieten eine zuverlässige Leistung durch fortschrittliche Carbonyl-Eisenpulver-Kerntechnologie.mit einer Breite von mehr als 20 mmSie sind mit einem niedrigen Profil (6,6 mm * 6,4 mm * 6,0 mm) ausgestattet und fürNiedrige DCR-InduktorenSie sind vollständig RoHS-konform und bleifrei und unterstützen anspruchsvolle Gleichspannungs-/ Gleichspannungsumwandlungsschaltkreise, bei denen Platz, Effizienz,und Zuverlässigkeit sind entscheidend.
Schlüsselmerkmale
Parameter Bereich/Wert
Induktionsbereich 4.7μH bis 33μH (@20kHz, 10Aac)
Nennwärme 3.6A bis 11A
Sättigungsstrom 3.7A bis 13.1A
DCR (typisch) 140,46 bis 95,68 mΩ
SRF (typisch) 7 MHz bis 21 MHz
Betriebstemperatur -40°C bis +165°C
Abmessungen 6.6mm * 6.4mm * 6.0mm
Einhaltung der Vorschriften 100% bleifrei, RoHS-konform
Hauptanwendungen
  • DC/DC-Wandler für die CPU-Leistung von Notebook-PCs
  • Stromverwaltung in Mobiltelefonen, LCD-Displays, Festplatten und tragbaren Geräten
  • Dünne Bordnetzstrommodule für Netzwechsler
  • VRM-Anwendungen in Servern
  • Leistungsschaltkreise in DVCs, DSCs, PDAs und anderen kompakten Elektronikprodukten
Häufig gestellte Fragen
Was macht den LPM6060B für Notebook-CPU-Konverter geeignet?
Die niedrige DCR und der hohe Sättigungsstrom sorgen für eine effiziente Stromversorgung mit minimalem Wärmeaufkommen, ideal für CPU VRM-Anwendungen.
Wie ist der Wärme-Nennstrom definiert?
Der Nennstrom (Irmd) ist der Gleichstrom, der unter Prüfbedingungen einen Temperaturanstieg des Induktors um etwa 40 °C verursacht.
Sind diese Induktoren mit bleifreien Lötverfahren kompatibel?
Ja, die LPM6060B-Serie ist 100% bleifrei und vollständig konform mit RoHS-Normen, geeignet für moderne umweltfreundliche Fertigung.
Was ist der typische Frequenzbereich für eine Selbstresonanz?
SRF reicht je nach Induktivitätswert von 7 MHz bis 21 MHz, was sie über gemeinsame Schaltfrequenzen hinweg stabil macht.
