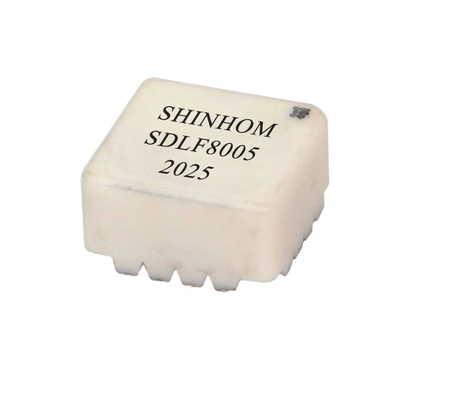

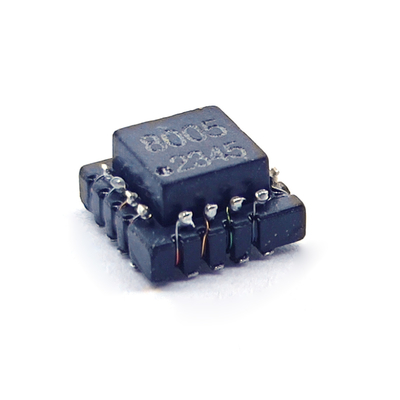

Hochfrequenz-Gemeinsame-Modus-Auslösung für EMI-Filter für SMT-Datenleitungen

EMI-Filter für SMT-Datenleitungen

Datenleitungs-Common-Mode-Drosseln bieten eine allgemeine EMI-Filterung von niedrigeren Datenraten bis zu ultrahohen Geschwindigkeiten wie USB3.x, HDMI2.0, und IEEE 1394. CM-Rauschen in CAN-, CAN-FD- und FlexRay-Automobilbussystemen beseitigen.

Merkmal

• Außergewöhnliche Geräuschdämpfung im allgemeinen Modus von 15 MHz bis 300 MHz; überträgt Signalleitungsdaten unter 300 MHz mit minimalem Dämpfen
• Gleichstromleistung von 500 oder 100 mA.
• Ausgezeichnete elektrische Isolierung 300 Vrms für 1 Minute
• Kernmaterial Ferrit
• Umgebungstemperatur von 40°C bis +85°C
• Lagertemperatur Komponente: von ∼40°C bis +85°C.
• Verpackung mit Klebeband und Rollen: 40 °C bis 80 °C
• Widerstandsfähigkeit gegen Lötwärme Maximal drei 40 Sekunden lange Rückströme bei +260°C, Teile zwischen den Zyklen auf Raumtemperatur abgekühlt
• Feuchtigkeitsempfindlichkeit (MSL) 1 (unbegrenzte Bodenlebensdauer bei < 30 °C / 85% relativer Luftfeuchtigkeit)

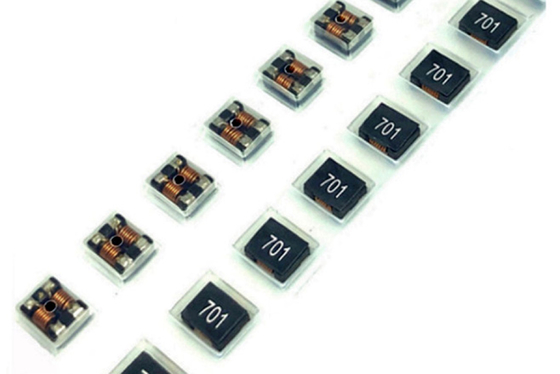

• Verpackung 1000/13" Rollen Kunststoffband: 16 mm breit, 0,46 mm dick, 12 mm Taschenabstand, 4,5 mm Taschentiefe
