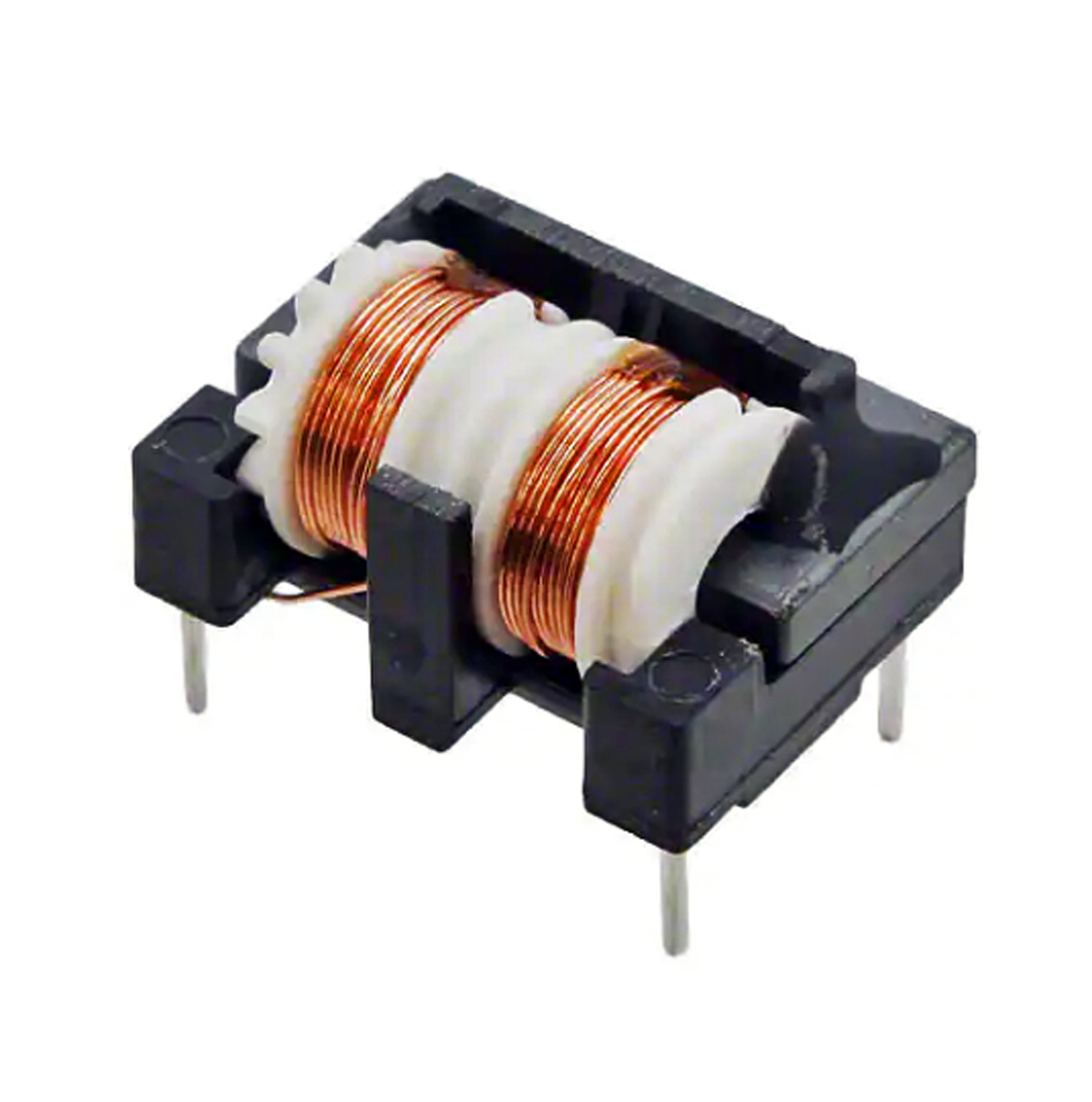

Gleichtakt-Drosselspule Hervorragende Dämpfungseigenschaften bei niedrigen Frequenzen
Merkmale:
·17,0 x 13,0 mm max. (L x B), 9,5 mm max.Höhe.
· Induktivitätsbereich: 0,47 mH~10 mH
· Nennstrombereich: 0,2~1,10A
· Kleiner Typ mit großer Induktivität.
· Hervorragende Dämpfungseigenschaften bei niedrigen Frequenzen.
· RoHS-Konformität
Anwendung:
· DC/DC-, AC/DC-Leitungsrauschunterdrückung
· Kommunikationssystem
· Fahrzeugsysteme
· LCD/PDP-Fernseher
· VCR-, AV-, OA-Ausrüstung.
Anmerkungen:
1. Nennstrom: Der Wechselstrom, bei dem der Temperaturanstieg △T=45℃(Ta=20℃) beträgt
2. Bitte berücksichtigen Sie den dicken Draht, der bei der Herstellung der Leiterplatte verwendet wird (Befestigungslöcher φ1,0 mm).
3. Lagertemperaturbereich: －40℃～＋125℃.
4. Betriebstemperaturbereich: －40℃～＋125℃ (einschließlich Eigentemperaturanstieg der Spule)
5. Maximale Betriebsspannung: 250 V
6. Kennzeichnung: Teilenummer und Datumscode
7. Beständigkeit gegen Löthitze 260 ℃ für 10 Sekunden
8. Alle Spezifikationen können ohne Vorankündigung geändert werden.
