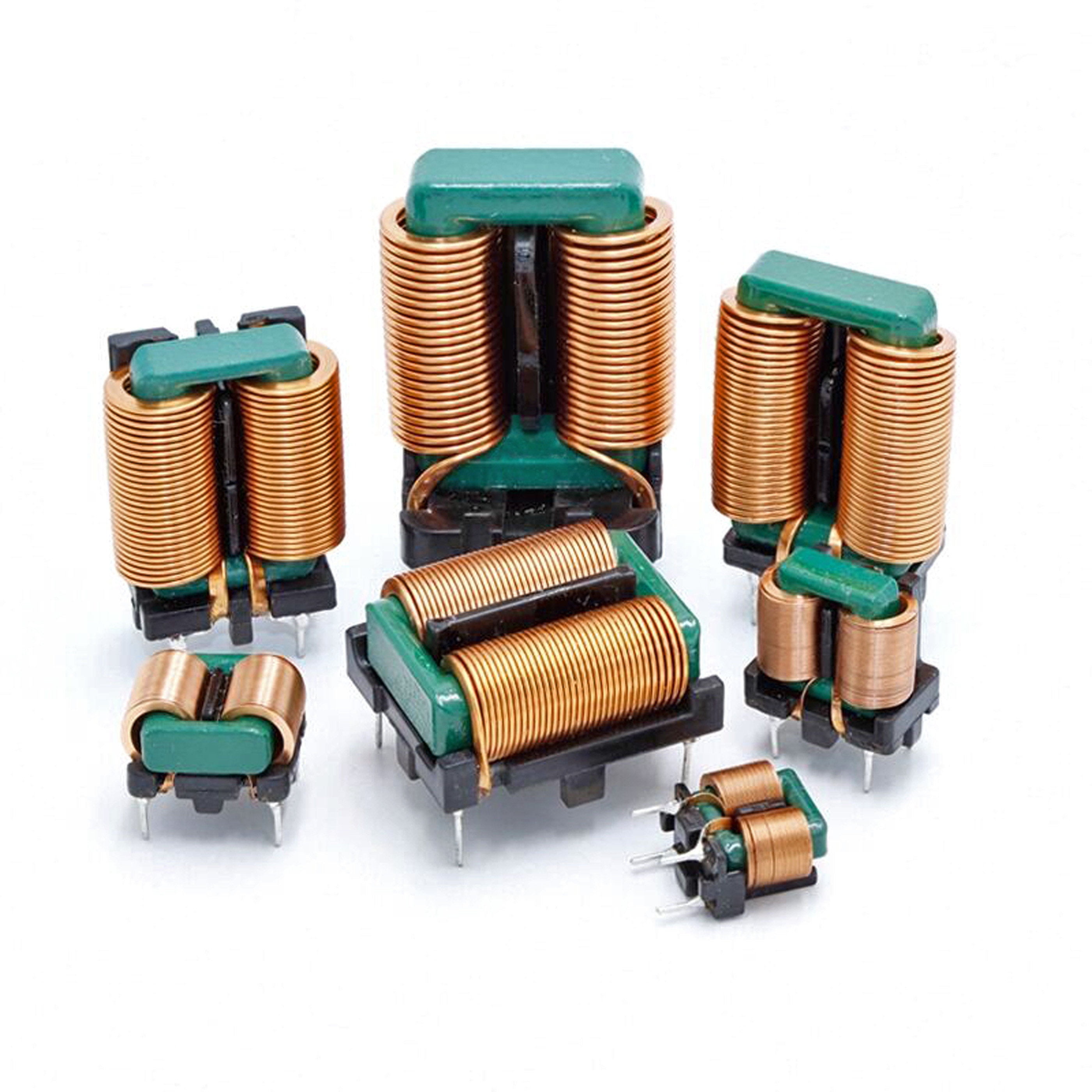

Ausgezeichneter Wärmebeständigkeits-Gleichtakt-Drosselklappen-Flachdraht-hoher gegenwärtiger Induktor

Hochfrequenzgleichtakt-Drosselklappen Spule des flachdrahts hohe gegenwärtige und die Induktanz können besonders angefertigt werden

EIGENSCHAFTEN:

• Nennspannung (V): 85 zu Wechselstrom 265V, 50/60Hz
• Drehungsverhältnis: n1: n2=1: 1
• Isolationswiderstand: Minute 100MΩ an 500DC
• Temperaturanstieg: 50°C maximal
• Ersatz für: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidal Gleichtaktinduktoren
• Hohes gegenwärtiges, kleines Profil, hohe Leistungsfähigkeit mit Hochfrequenzskineffekt des Flachdrahts, spezifische Stromdichte der Einheit kann 1.5-2mal des runden Kupferdrahts erreichen, und das Volumen ist 0.5-1.0mal unter der gleichen Bedingung kleiner
• Koeffizient der niedrigeren Temperatur, nur um einmal Schichtwicklung, perfekte Leistungsfähigkeit des Kühlkörpers, die Temperaturerhöhung ist viel niedriger als der toroidal Induktor
• Interturn-Kapazitanz ist kleiner als Ringkern, hohe Isolierungsstärke und hohe Zuverlässigkeit
• Der geschlossene Magnetkernentwurf
• Benutzen Sie den Flachdraht und den Raumfaktor verbessern
• Einphasigwicklung, Streukapazitanz dadurch drastisch verringern
• EMS-Unterdrückung ist ausgezeichnet
• Vollautomatische Wicklung, ordentliche Reihenanordnung, keine Überschneidung, hohe Produktions-Leistungsfähigkeit, niedrige Arbeit

ANWENDUNG:

• Personal-Computer
• Schaltnetzteil, Adapter und UPS
• Computerprodukte
• DVD
• LED-Stromversorgung
• Lcd-Fernseh- u. -monitor-Anzeigen treiben Bretter an
• Verbraucher-elektrische Produkte u. Ladegerät, Drucker

ANMERKUNGEN:.

• Induktanz-Prüfung: HP4284A, 100kHz/1V oder Äquivalent
• RDC: Milliohmmeter 1880 QuadTech
• Isat gegenwärtiges L Werttropfen 65% typ.at IDC gegen seinen Anfangswert
• Temperatur Irms Temperature-Aufstieges 40℃ Max Reference Ambient
• Solderability: 75% der Anschlussleitung wird bedeckt
• Lötende Methoden: Welle, Rückflut
• Betriebstemperatur: - 40℃ zu +105℃
• Lagertemperatur: -55℃ zu +125℃

Anmerkungen: Gefertigt verfügbar besonders an
