Drossel-Induktor 100MHz SMD für DC-Schaltersteuerungen

5000pcs
MOQ
negotiable
Preis
100MHz SMD Choke Coil Inductor For DC Switching Controllers
Eigenschaften Galerie Produkt-Beschreibung Wir Reden Jetzt.
Eigenschaften
Technische Daten
Prüfen Sie Frequenz: 100MHz
Installation: SMT
Widerstand: 500Ω zu 1000Ω
Anwendung: Schaltnetzteile und solarinverters
Betriebstemperatur: -40℃ zu +105℃
Lagertemperatur: -40℃ zu +105℃
Hervorheben:

SMD-Drossel-Induktor

,

Induktor der Drossel-100MHz

,

DC-Schaltersteuerungs-Gleichtakt-Drosselklappe
Grundinformation
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: Reihe CM02
Zahlung und Versand AGB
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/MONTH
Produkt-Beschreibung
SMD-Gleichtakt-Drosselklappe, Gleichtakt-Induktor

Die Drosselklappe des Gleichtakts (cm), in der zwei Spulen Wunde auf einem einkernigen sind, ist für Unterdrückung der elektromagnetischen Störung (EMS) und der Hochfrequenzstörung (HF-Störung) von den Stromversorgungsversorgungslinien und für Verhinderung des Versagens des Leistungselektronikgerätes nützlich. Sie führt die differenzialen Strom (gleich aber gegenüberliegend), beim Blockieren von Gleichtaktstrom. Der magnetische Fluss, der durch produziert wird Strom des Differenzialmodus (DM) im Kern neigen, sich heraus zu annullieren, da die Wicklungen verbunden negatives sind. So stellt die Drosselklappe wenig Induktanz oder Widerstand DM-Strom dar. Normalerweise bedeutet dieses auch, dass der Kern nicht für große DM-Strom sättigt und die maximale gegenwärtige Bewertung stattdessen durch den Heizeffekt des wickelnden Widerstands bestimmt wird. Die cm-Strom sehen jedoch ein hochohmiges wegen der kombinierten Induktanz der positiven verbundenen Wicklungen.
Cm-Drosselklappen sind in den industriellen, elektrischen und Telekommunikationsanwendungen allgemein verwendet, Geräusche und bezogene elektromagnetische Störung zu entfernen oder zu verringern.

Einzelteil
Wert
Vorbildliches Number
CM02-102
Art
Gleichtaktdrosselklappe
Anwendung
DC-/DCSchaltersteuerungen
Betriebstemperatur
-40°C~125°C
Paket-Art
SMD/SMT
Widerstand
1000Ω
Induktanz
11uH
Befestigung der Art
SMD/SMT
Paket/Fall
SMD-Ferritkernbau
Größe/Maß
9.5*8.3*5.3mm
Abschirmung
Magnetisch abgeschirmt.
Material - Kern
Ferritkernbau.

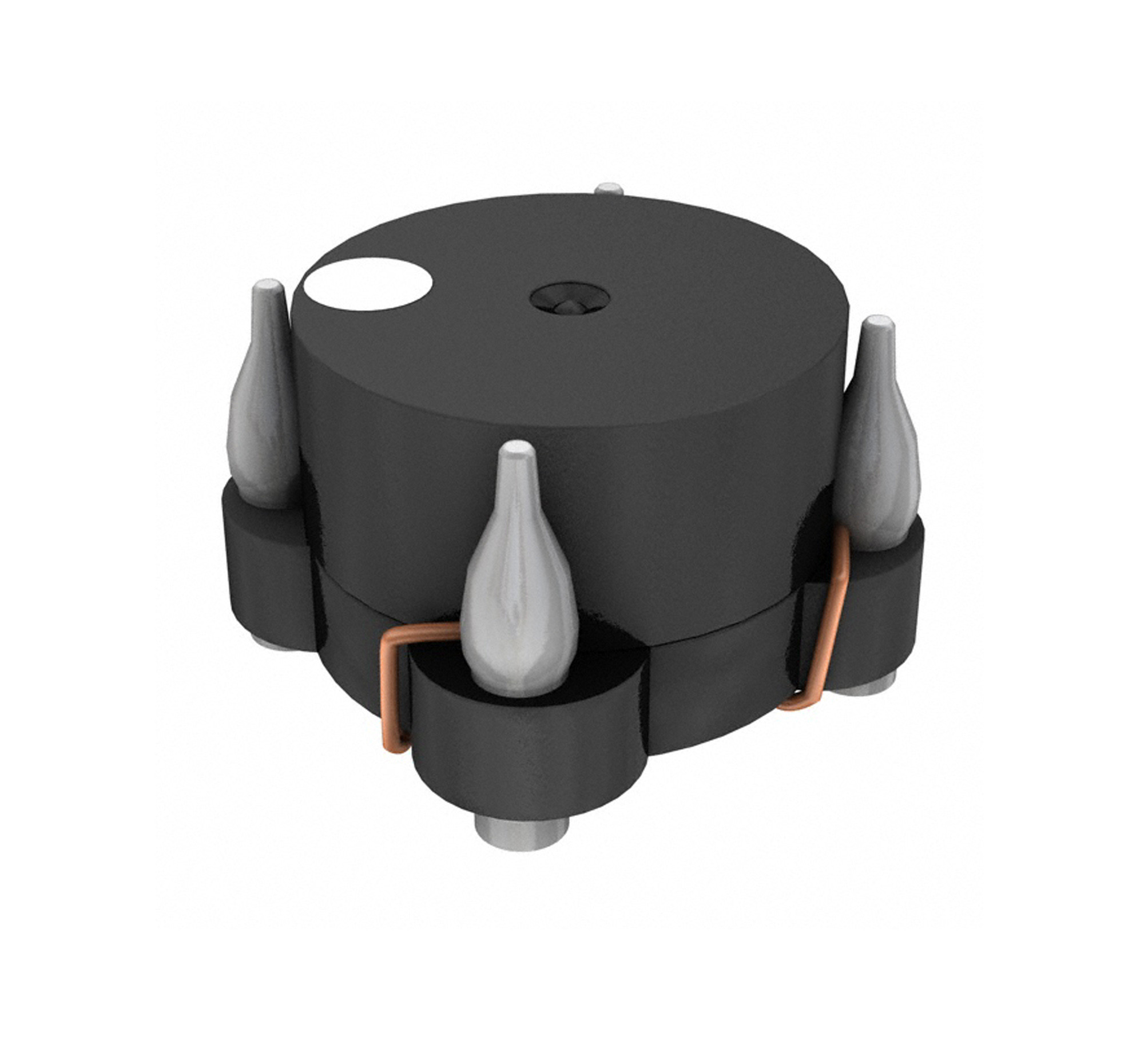

Drossel-Induktor 100MHz SMD für DC-Schaltersteuerungen 0

Drossel-Induktor 100MHz SMD für DC-Schaltersteuerungen 1Drossel-Induktor 100MHz SMD für DC-Schaltersteuerungen 2


Anmerkung: Produktbeschreibungen können besonders angefertigt werden.
