| Produktname: | Audiotransformator | Spulen-Struktur: | Toroidal, flach, quadratisch |
|---|---|---|---|
| Mittellage: | Silikon-Stahlblech | Widerstandverhältnis: | 600Ω: 600Ω |
| Lagertemperatur: | -25℃to+85℃ | Betriebstemperatur: | -25℃to+125℃ |
| Markieren: | Tonfrequenz-Transformator SMD,Toroidal Tonfrequenz-Transformator,Transformator der Tonfrequenz-20kHz |
||

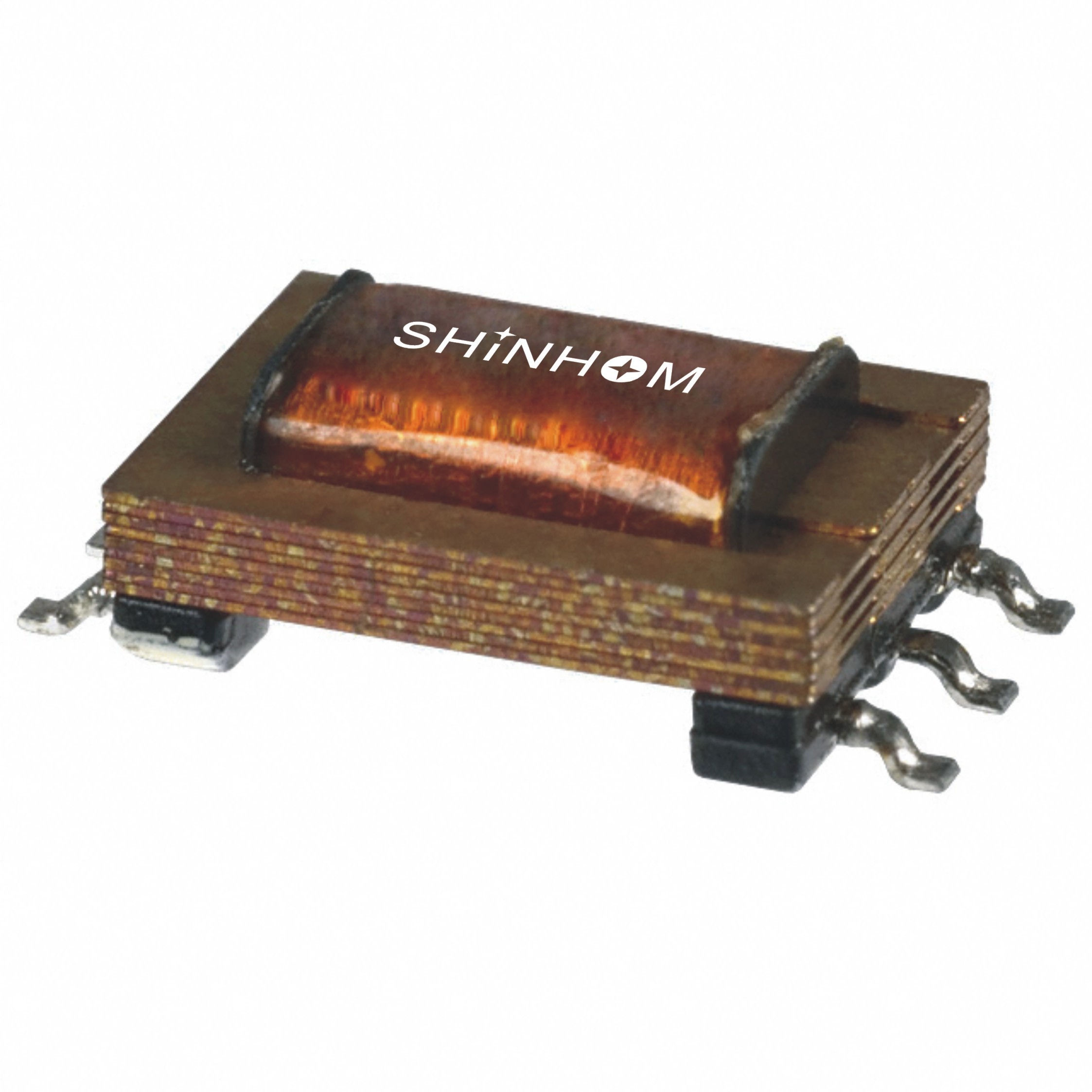

SMD-Audiotransformatoren mit 20Hz zur Frequenz 20kHz und zur maximalen Antwort von 0.25dB
EIGENSCHAFTEN:
In der Funkverbindung, im Radio und im Fernsehen Steuerung als Spannungsverstärker, Leistungsabgabestromkreiskomponenten. Der Frequenzgang des Audiotransformators ist im Arbeitsfrequenzband einheitlich, und sein Eisenkern wird mit hohen magnetischen Leitfähigkeitsmaterialien gestapelt. Die Primär- und Sekundärwicklungen sind fest verkoppelt, damit der magnetische Fluss durch die Primärwicklung fast ganz in der Kette mit der Sekundärwicklung ist und der Kopplungskoeffizient zur Grenzfrequenz 1.The des Durchlassbereichs wird bestimmt durch die ursprüngliche wickelnde Induktanz nah ist und die Grenzfrequenz durch die Transformatordurchsickerninduktanz bestimmt wird. Um zu garantieren dass der Transformator genügend Durchlassbereich hat, sollte die Primärwickelninduktanz groß sein, die Durchsickerninduktanz sollte klein sein. Die Hysteresenverlust- und -Kreissättigung des Kernes verursacht die Signalverzerrung. Der Einfluss des Hysteresenverlustes kann durch die Last richtig konfigurieren und die Erhöhung des Lastsstroms verringert werden. Erhöhung des Kernes Abschnitt und das Lassen eines Luftspalts können den magnetischen Kreis herstellen, der nicht gesättigt wird und die Verzerrung des Signals so verringern.
Anwendung:
Ausgangsübertrager: verwendet in den Audiogeräten und in der Abspielanlage, die Rolle der Widerstandumwandlung im Stromkreis.
Eingegebener Transformator: die Hauptrolle ist im Input des soliden Signals auftritt, im Stromkreis spielt die Rolle der Widerstandumwandlung.
Verschachtelte Transformatoren: Allgemeine verschachtelte Transformatoren werden benutzt, um die verschiedenen Arbeitseinheiten im Verstärker zu harmonisieren.
Interwire-Transformatoren: Interwire-Transformatoren sind in der Kabelrundfunkausrüstung allgemein verwendet. Weil es viele starken Verstärker auf der verdrahteten Sendungseinheit gibt und die Linie lang ist, macht das Getriebe des Audios über einer Langstrecke Audioverzerrung
