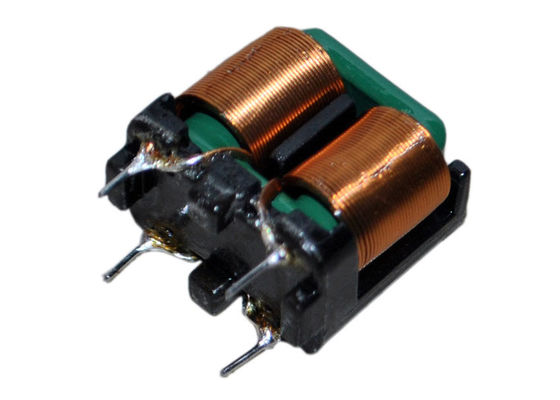

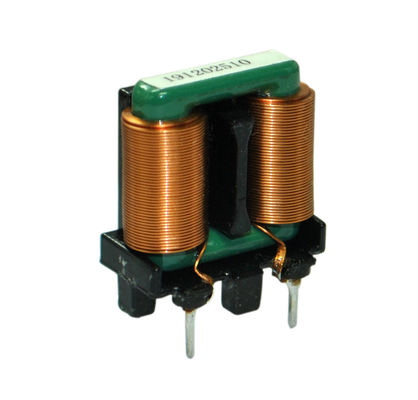

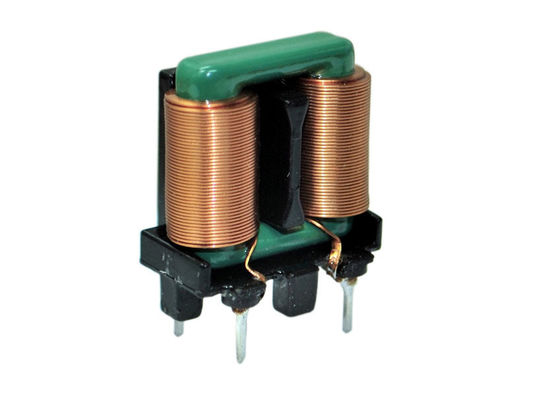

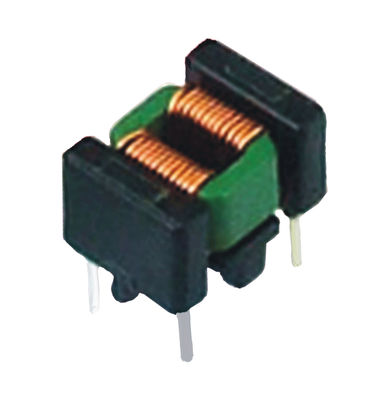

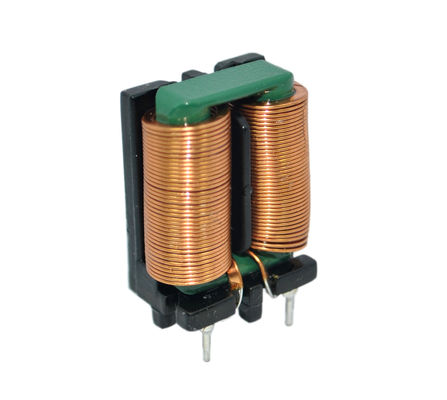

Einphasig-Gleichtakt-Spulen-Ferrit-Höhlen-Quadrat-Kern für Netzfilter

Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters
Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters

Großes Bild :  Einphasig-Gleichtakt-Spulen-Ferrit-Höhlen-Quadrat-Kern für Netzfilter Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: LFT
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000000/Month
Kontakt
Ausführliche Produkt-Beschreibung
Phase: Einphasig Kern: Hohles Quadrat des Ferrits
Prüfen Sie Frequenz: 10KHz Betriebstemperatur: -40ºC zu +150ºC
Drehungs-Verhältnis: 1:1 Induktanz besonders angefertigt: Ja
Markieren:

toroidal Drosselklappen des Gleichtakts

,

GleichtaktStromleitung Drosselklappe

Hochfrequenzgleichtakt-Drosselklappen Spule des flachdrahts hohe gegenwärtige und die Induktanz können besonders angefertigt werden





Spezifikation Induktanz
MINUTE
1KHZ 0.25V		 Maße (Millimeter max) Strom (A) Energie (W)
W D H L E Horizontal vertikal Max Max
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
SQ1515 >20mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >25mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
SQ1515 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1515 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1615 >15mH 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
SQ1615 >20mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >25mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
SQ1615 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1615 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1918 >12mH 15 25 26 4 0,8 12,8 10 10 10 2,0 180
SQ1918 >20mH 15 25 26 4 0,8 12,8 10 10 10 1,5 180
SQ1918 >30mH 15 25 26 4 0,8 12,8 10 10 10 1,2 180
SQ1918 >12mH 22 24 13 4 0,8 16,8 15 - - 2,0 180
SQ1918 >20mH 22 24 13 4 0,8 16,8 15 - - 1,5 180
SQ1918 >30mH 22 24 13 4 0,8 16,8 15 - - 1,2 180
SQ2418 >12mH 15 24 32 4 0,8 12,5 10 - - 2,5 250
SQ2418 >20mH 15 24 32 4 0,8 12,5 10 - - 1,8 250
SQ2418 >30mH 15 24 32 4 0,8 12,5 10 - - 1,5 250
SQ2418 >12mH 22 26 15 4 0,8 16,8 15 - - 2,5 250
SQ2418 >20mH 22 26 15 4 0,8 16,8 15 - - 1,8 250
SQ2418 >30mH 22 26 15 4 0,8 16,8 15 - - 1,5 250
SQ2724 >7mH 18 30 38 4 0,8 4 STIFTE - - 3,5 280
SQ2724 >15mH 18 30 38 4 0,8 4 STIFTE - - 2,5 280
SQ2724 >20mH 18 30 38 4 0,8 4 STIFTE - - 1,8 280
SQ2724 >7mH 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
SQ2724 >15mH 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
SQ2724 >20mH 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
SQ2820 >7mH 16 30 38 4 0,8 4 STIFTE - - 2,0 300
SQ2820 >20mH 16 30 38 4 0,8 4 STIFTE - - 2,5 300
SQ2820 >30mH 16 30 38 4 0,8 4 STIFTE - - 5,0 300
SQ2820 >7mH 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
SQ2820 >20mH 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
SQ2820 >30mH 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8,0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5,0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3,5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 8,0 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 5,0 400
SQ3126 >10mH 28 35 18 4 1,0 20 16,8 - - 3,5 400
SQ3126 >25mH 28 35 18 4 1,0 20 16,8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1,0 39 21 - - 7 600



Einphasig-Gleichtakt-Spulen-Ferrit-Höhlen-Quadrat-Kern für Netzfilter 0

EIGENSCHAFTEN:

  • Nennspannung (V): 85 zu Wechselstrom 265V, 50/60Hz
  • Dreht Verhältnis: n1: n2=1: 1
  • Isolationswiderstand: Minute 100mΩ an 500DC
  • Temperaturanstieg: 50°C maximal
  • Ersatz für: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidal Gleichtaktinduktoren
  • Hoch gegenwärtiges, kleines Profil, hohe Leistungsfähigkeit mit Hochfrequenzskineffekt des Flachdrahts, spezifische Stromdichte der Einheit kann 1.5-2mal des runden Kupferdrahts erreichen, und das Volumen ist 0.5-1.0mal unter der gleichen Bedingung kleiner
  • Koeffizient der niedrigeren Temperatur, nur herum, sobald Schichtwicklung, perfekte Leistungsfähigkeit des Kühlkörpers, die Temperaturerhöhung viel niedriger als der toroidal Induktor ist
  • Interturn-Kapazitanz ist kleiner als Ringkern, hohe Isolierungsstärke und hohe Zuverlässigkeit
  • Der geschlossene Magnetkernentwurf
  • Benutzen Sie den Flachdraht und den Raumfaktor verbessern
  • Einphasigwicklung, verringern dadurch drastisch Streukapazitanz
  • EMS-Unterdrückung ist ausgezeichnet
  • Vollautomatische Wicklung, ordentliche Reihenanordnung, keine Überschneidung, hohe Produktions-Leistungsfähigkeit, Tiefarbeit



ANWENDUNG:

  • Personal-Computer
  • Schaltnetzteil, Adapter und UPS
  • Computerprodukte
  • DVD
  • LED-Stromversorgung
  • Lcd-Fernseh- u. -monitor-Anzeigen-Energie-Bretter
  • Verbraucher-elektrische Produkte u. Ladegerät, Drucker



Anmerkungen: Gefertigt verfügbar besonders an

Einphasig-Gleichtakt-Spulen-Ferrit-Höhlen-Quadrat-Kern für Netzfilter 1

Größe und Tag:

common mode power line choke,

common mode toroidal chokes,

common mode inductor
