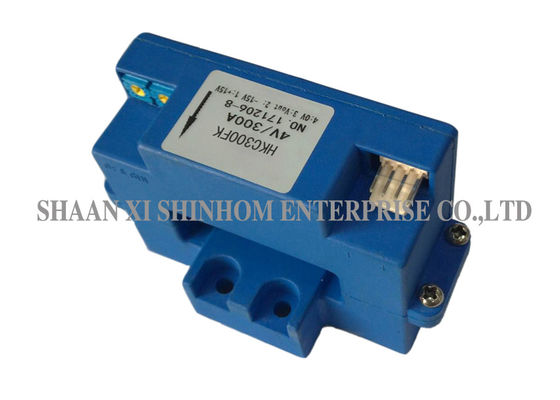

Sensor-Messwandler-Klammer HKC-FK Reihen-Halls gegenwärtige auf Stromwandler mit bis zu Nennaufnahme 1000A
Gegenwärtiger Halleffektsensor HKC-FC Reihe ist ein Gerät der offenen Schleife, das auf dem messenden Prinzip des Halleffekts, mit einer galvanischen Isolierung zwischen Primär- und Sekundärstromkreis basiert. Er liefert genaues elektronisches Maß von DC, von Wechselstrom oder von pulsierten Strom.
Gebrauchsanweisungen
1. Wenn der Strom gemessen wird, einen Sensor, läuft die Spannung wird gemessen am Ertragende durch. (Anmerkung: Die falsche Verdrahtung ergibt möglicherweise den Schaden des Sensors)
2. Fertigen Sie im unterschiedlichen Nenneingangsstrom kundenspezifisch an und die Ausgangsspannung sind verfügbar.
Anwendungen
1. Antriebe der variablen Geschwindigkeit
2. Schweißgerät
3. Batterie gelieferte Anwendungen
4. Unterbrechungsfreie Stromversorgungen (UPS)
5. Elektrochemisch
Standards
ELEKTRISCHE DATEN:
| HKC200FK | HKC400FK | HKC600FK | HKC800FK | HKC1000FK | ||
| Nenneingangsstrom (IP) | 200 | 400 | 600 | 800 | 1000 | A |
| Prüfstromstrecke | 400 | 800 | 1200 | 1600 | 2000 | A |
| Nennleistungsspannung | 4±1% | V | ||||
| Versorgungsspannung | ±15 ±5% | V | ||||
| Offsetspannung | ≤±25 | Millivolt | ||||
| Magnetische Ausgleichspannung | ≤±25 | Millivolt | ||||
| Offsetspannung Antrieb | ≤±1 | mV/℃ | ||||
| Linearitäten | ≤1 | %FS | ||||
| Antwortzeit | ≤7 | μS | ||||
| Isolierungsspannung | 2.5@ (50HZ, 1min) | KV | ||||
| Betriebstemperatur | -25~+85 | ℃ | ||||
| Lagertemperatur | -40~+105 | ℃ | ||||
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
