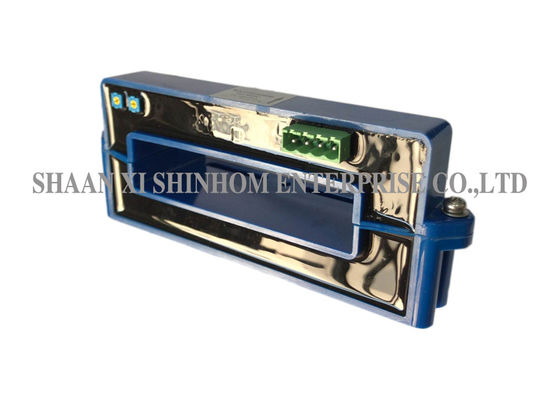

Endlosschleife HKC-KB Reihe gegenwärtiger Halleffektsensor, Richtungs-Transformator-Wandler mit 0 zum 4000A Betriebsstrom
Gegenwärtiger Sensor HKC-KB Reihe mit einer galvanischen Isolierung zwischen Primär- und Sekundärstromkreis. Er liefert genaues elektronisches Maß von DC, von Wechselstrom oder von pulsierten Strom.
Eigenschaften:
1. Stromversorgung: ±12~±15 (±5%)
2. Nennleistungsspannung: 4.0V ±1%
3. Betriebsstrom: 0 zu 4000A
4. Berg leicht
5. Grad der hohen Genauigkeit
6. Entwurf der offenen Schleife
7. Bescheinigung: UL 94-V0
8. RoHS Richtungweisend-konform
9. Arbeitende (funktionierende) Temperatur: -20 zu +85°C
10. Speicherumwelttemperatur: -40 zu +105°C
Anwendungen:
1. geschaltete Modusstromversorgung (SMPS)
2. ununterbrochene Stromversorgung (UPS)
3. SMPS-Schaltnetzteil
4. elektrische Lokomotive
5. Gitterüberwachung
6. Frequenzsteuergerät
7. Invertergerät
8. Antriebe variabler Geschwindigkeit Wechselstroms und Servomotorantriebe
9. Stromrichter für DC-Motorantriebe
10. Stromversorgung für schweißende Anwendungen
ELEKTRISCHE DATEN:
| HKC500KB | HKC1000KB | HKC2000KB | HKC3000KB | HKC4000KB | ||
| Nenneingangsstrom | 500 | 1000 | 2000 | 3000 | 4000 | A |
| Prüfstromstrecke | 1000 | 2000 | 4000 | 4500 | 5000 | A |
| Nennleistungsspannung | 4±1% | V | ||||
| Versorgungsspannung | ±12~±15 ±5% | V | ||||
| Offsetspannung | ≤±30 | ≤±20 | Millivolt | |||
| Magnetische Ausgleichspannung | ±30 | Millivolt | ||||
| Offsetspannung Antrieb | ≤±1.5 | ≤±1 | mV/℃ | |||
| Linearitäten | ≤1 | %FS | ||||
| Antwortzeit | ≤10 | μS | ||||
| Isolierungsspannung (50HZ, 1min) | 3 | KV | ||||
| Betriebstemperatur | -20~+85 | ℃ | ||||
| Lagertemperatur | -40~+105 | ℃ | ||||
1: +15V 2: - 15V 3: VOUT 4:0V OFS: Nullpunktkorrektur GIN: Umfangsanpassung
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
