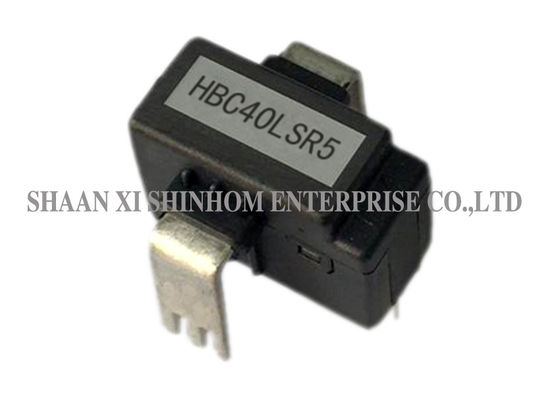

Endlosschleifen-Mehrbereichsmodus-gegenwärtiger Halleffektsensor der Reihen-HBC-LSR5 mit 0 50A zum Input, Versorgungsspannung 5V
Gegenwärtiger Mehrbereichssensor der Reihe HBC-LSR5 ist ein Gerät der Endlosschleife, das auf dem messenden Prinzip der Halleffekt- und ungültigen Balancenmethode, mit einer galvanischen Isolierung zwischen Primär- und Sekundärstromkreis basiert. Er liefert genaues elektronisches Maß von DC, von Wechselstrom oder von pulsierten Strom.
Gebrauchsanweisungen
Eigenschaften:
Anwendungen:
ELEKTRISCHE DATEN:
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
|
|
| Nenneingangsstrom (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| Prüfstromstrecke | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| Drehen Verhältnis (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| Nennleistungsspannung | ±0.8±0.5% | V | |||||||
| Versorgungsspannung | +5±5% | V | |||||||
| Offsetspannung | 2.5±0.5% | V | |||||||
| Referenzspannung (VR) | 2.5±0.8% | V | |||||||
| Externe Referenzspannung | 2.0-2.8 | V | |||||||
| Offsetspannung Antrieb | ≤±0.1 | mV/℃ | |||||||
| Ausgangsspannungs-Antrieb | ≤±0.05 | mV/℃ | |||||||
| Linearitäten (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| Klasse | ≤±1.0 | % | |||||||
| di/dt | >50 | A/ΜS | |||||||
| Antwortzeit | ≤1 | µS | |||||||
| Bandbreite (- 1db) | DC~100 | KHz | |||||||
| Isolierungsspannung | 2.5@ (50HZ, 1min) | KV | |||||||
| Betriebstemperatur | -40~+85 | ℃ | |||||||
| Lagertemperatur | -40~+105 | ℃ | |||||||
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
