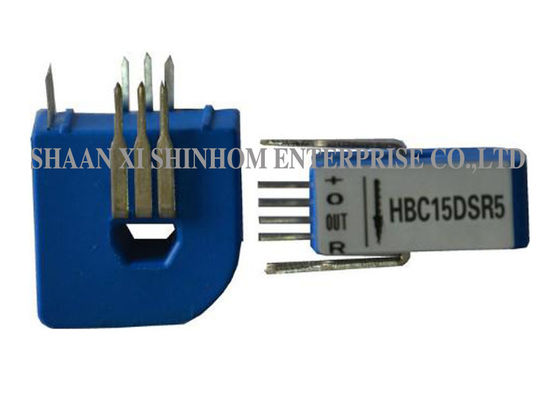

Halleffekt-Wechselstrom-Impuls und unregelmäßiges gegenwärtiges Sensor-Modul HBC-DSR5 DC-40A, Analogspannung gaben magnetischen Sensor aus
HBC-DSR gegenwärtiger Sensor mit5 Reihen mit einer galvanischen Isolierung zwischen Primär- und Sekundärstromkreis.
Gegenwärtiger Sensor liefert genaues elektronisches Maß von DC, von Wechselstrom oder von pulsierten Strom.
Eigenschaften:
1. Magnetische Balance (Halleffektendlosschleife)
2. Entsprechend UL 94-V0
3. IATF16949, RoHS und CER bestätigt
4. Flexible Versammlung
5. Einzelne Stromversorgung
Anwendungen:
1. Stabilisiertes Gerät VF-Geschwindigkeit
2. SMPS
3. UPS
4. Konvertergerät
5. Industrie (Schweißgerät, Textilmaschine, etc.)
6. Foto-voltaisch, Solarenergieschutz
7. Windenergie
Überlegenheiten
1. Ausgezeichnete Genauigkeit, sehr gute Linearität
2. Niedriger thermischer Antrieb
3. Breite Bandbreite
4. Schnelle Antwort
5. Hohe Immunität zur externen Störung
6. Gute Überlastungsfähigkeit
7. Induktionsarm
ELEKTRISCHE DATEN:
| HBC06DSR5 | HBC15DSR5 | HBC25DSR5 | HBC40DSR5 | ||
| Nenneingangsstrom | 6 | 15 | 25 | 40 | A |
| Prüfstromstrecke | 19,2 | 48 | 80 | 120 | A |
| Dreht Verhältnis | 960 | 1200 | 2000 | 2000 | T |
| Nennleistungsspannung | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | 0.625±0.5% | V |
| Versorgungsspannung | +5±5% | V | |||
| Offsetspannung | 2.5±0.5% | V | |||
| Referenzspannung (VR) | 2.5±0.75% | V | |||
| Offsetspannung Antrieb | ≤± 0.5@-40 ~+85℃ | mV/℃ | |||
| Linearitäten | ≤±0.2 | %FS | |||
| Klasse | ≤±0.7 | % | |||
| di/dt | >50 | A/ΜS | |||
| Antwortzeit | <500 | nS | |||
| Bandbreite (- 1db) | DC~200 | KHz | |||
| Isolierungsspannung | 50HZ, 1min, 2,5 | KV | |||
| Betriebstemperatur | -40~+85 | ℃ | |||
| Lagertemperatur | -40~+105 | ℃ | |||
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
