Eigenschaft
* closed-loop
* Versorgungsspannung: DC +-15~24V
* fähige Strommessung: DC, Wechselstrom, Impuls mit galvanischer Isolierung zwischen Primärkreis und Sekundärstromkreis.
Vorteile
* einfache Installation
* kann besonders angefertigt werden
* hohe Genauigkeit
* sehr gute Linearitäten
* keine Einfügungsdämpfungen
* Leistungsaufnahme der geringen Energie
* breiter gegenwärtiger Messbereich
* hohe Immunität zur externen Störung
* Antrieb der niedrigen Temperatur
* optimierte Antwortzeit, keine Einfügungsdämpfungen
Anwendungen
* Inverteranwendungen
* AC-/DCvariabelgeschwindigkeits-Antrieb
* unterbrechungsfreie Stromversorgungen (UPS)
* geschaltete Modus-Stromversorgung (SMPS)
* Frequenz-Antriebssteuerhaushaltsgeräte
* gegenwärtige Entdeckung in der Windenergieindustrie
* photo-voltaische Inverter-Entdeckung
|
|

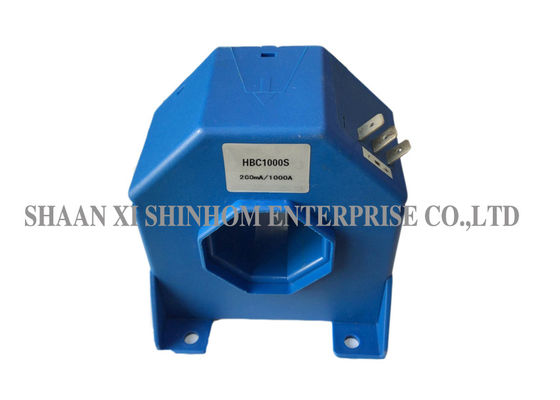

HBC1000S |
|
|
Nenneingangsstrom |
1000 |
A |
|
Prüfstromstrecke |
1500 |
A |
|
Nennleistungsspannung |
200 |
MA |
|
Versorgungsspannung |
±15~±24 |
V |
|
Nullstromausgleich |
≤±1.0 |
MA |
|
Dreht Verhältnis |
1:5000 |
|
|
Antwortzeit |
<1 |
µs |
|
Linearitäten |
≤±0.2 |
%FS |
|
Isolierungsspannung 50HZ, 1min |
3 |
KV |
|
di/dt |
>100 |
A/μs |
|
Bandwidth-1dB) |
DC… 150 |
KHz |
|
Pri-Wicklungswiderstand (25℃) |
44 |
Ω |
|
Prüfen Widerstand |
0~22.5@ (±15V, 1000A) |
Ω |
|
|
0~65@ (±24V, 1000A) |
|
|
Betriebstemperatur |
-40~+85 |
℃ |
|
Lagertemperatur |
-40~+105 |
℃ |
