Stromtransformator vs. Shunt-Widerstand: Was ist besser für die Stromsensung?

Beim Entwurf einer Strommessschaltung stehen Ingenieure oft vor der klassischen Wahl: Einen bewährten und zuverlässigen Stromwandler (CT) oder einen einfachen und kostengünstigen Shunt-Widerstand verwenden?

Die Antwort ist nicht immer einfach. Die Wahl beeinflusstMessgenauigkeit,Leistungsverlust,elektrische Isolierung,Systemkosten, und llangfristige Zuverlässigkeit.

Kernunterschiede

1. Stromwandler (CT)

Ein Stromwandler arbeitet auf der Grundlage elektromagnetischer Induktion. Der Primärstrom fließt durch einen Magnetkern und induziert einen proportionalen Strom in der Sekundärwicklung. Der ursprüngliche Strom wird anhand des Windungsverhältnisses berechnet. Ein Stromwandler sorgt für eine inhärente elektrische Isolierung zwischen dem Messkreis und dem Überwachungskreis.

2. Shunt-Widerstand

Ein Shunt-Widerstand arbeitet nach dem Ohmschen Gesetz. Ein niederohmiger Widerstand ist in Reihe mit dem Stromkreis geschaltet. Der Strom wird durch Messung des Spannungsabfalls am Widerstand berechnet. Ein Shunt-Widerstand bietet keine elektrische Isolierung.

Direkter Vergleich

Vorteile und Einschränkungen

Stromwandler (CT)

Vorteile

• Bietet elektrische Isolierung
• Hohe Sicherheit bei Hochspannungsanwendungen
• Hervorragende Genauigkeit und Langzeitstabilität
• Extrem geringer Stromverbrauch

Einschränkungen

• Bei hohen Strömen kann es zu magnetischer Sättigung kommen
• Kann durch externe Magnetfelder beeinflusst werden
• Größere Größe und höhere Kosten
• Hauptsächlich geeignet für Netzfrequenz- und Niederfrequenz-Wechselstromanwendungen

Shunt-Widerstand

Vorteile

• Einfache Struktur
• Niedrige Kosten
• Geringer Platzbedarf
• Unterstützt sowohl AC- als auch DC-Messung
• Keine Probleme mit der magnetischen Sättigung
• Schnelle Reaktionszeit

Einschränkungen

• Keine elektrische Isolierung
• Hochspannungsstromkreise können eine Gefahr für die nachgeschaltete Elektronik darstellen
• Erhebliche Wärmeentwicklung bei hohen Stromstärken
• Temperaturänderungen können zu Messfehlern führen

Wie wählt man aus?

Die Anwendung bestimmt die beste Lösung.

Wann sollte man einen Stromwandler (CT) wählen?

Stromwandler werden bevorzugt für:

• Hochspannungs- und Hochstrom-Wechselstromsysteme
• Industrielle Motorantriebe
• Überwachung des Stromnetzes
• Energieschutzsysteme
• Anwendungen, die eine elektrische Isolierung erfordern
• Hochpräzise Energiemessung
• Langfristig zuverlässiger Betrieb

Empfohlene SHINHOM-Stromwandlerserie

1. Split-Core-Stromwandler:Ideal für Retrofit-Projekte, da für die Installation kein Trennen des Hauptstromkreises erforderlich ist.
2. Stromwandler für Leiterplattenmontage:Geeignet für Schaltnetzteile und DC/DC-Wandler.

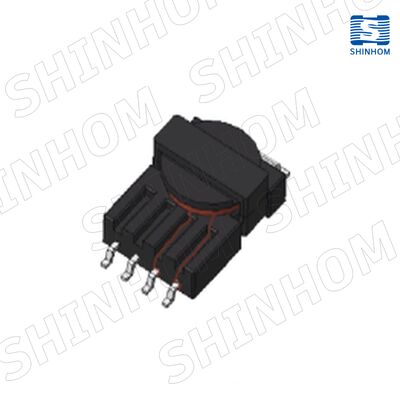

3. SMD-Stromwandler:Entwickelt für die Leiterplattenbestückung mit hoher Dichte.

Wann sollte man einen Shunt-Widerstand wählen?

Shunt-Widerstände werden bevorzugt für:

• Niederspannungs-AC- oder DC-Systeme
• Anwendungen mit geringem Stromverbrauch
• Kostensensible Designs
• Designs mit begrenztem Platzbedarf auf der Leiterplatte
• Anwendungen ohne zwingende Isolationsanforderungen
• Batteriemanagementsysteme (BMS)
• DC-Motorsteuerungen
• Unterhaltungselektronik

Stromerfassungslösungen auf Basis von Präzisions-Shunt-Widerständen können für eine verbesserte Leistung mit Isolationsverstärkern kombiniert werden. Für hochgenaue isolierte Strommessungen bietet SHINHOM auch die anHBC100LAHS5 Hall-Effekt-Stromsensor.

Abschluss

Wählen Sie einStromwandler (CT)für:

• Hochspannungsanwendungen
• Hochstrom-AC-Messung
• Hohe Sicherheitsanforderungen
• Langzeitstabilität

Wählen Sie einShunt-Widerstandfür:

• Niederspannungsanwendungen
• Niedrigstrommessung
• Kostensensible Designs
• Gleichstrommessung

Die Auswahl der richtigen Stromerfassungstechnologie kann die Systemleistung, Sicherheit und Zuverlässigkeit verbessern und gleichzeitig die Gesamtkosten optimieren.
