Produktdetails:
Zahlung und Versand AGB:
|
| Strombereich: | 0.5~630A | Ertrag: | 0-500mA/0.333V (WECHSELSTROM) |
|---|---|---|---|
| Klasse: | 0,2、 0,5、 1,0 | Inneres Fenster: | 8.0 - 32.0mm |
| Bau: | Bindung | Kundengerecht: | Ja |
| Markieren: | Relais-Schutz-Spalten-Stromwandler,Bindungs-Bau-Spalten-Stromwandler,Selbst |
||

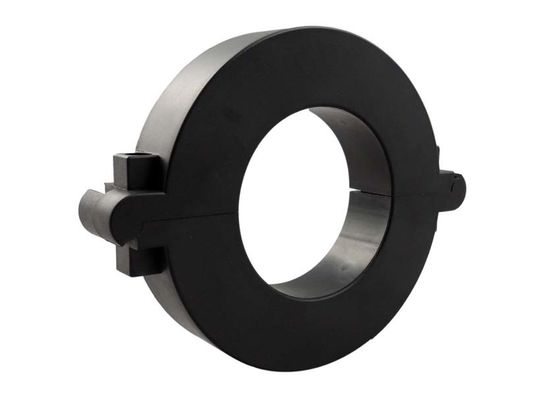

630A/0.5A spaltete Kern-gegenwärtigen Sensor, kundengerechtes Relais-Schutz-Gerät auf
Der Spaltekernstromwandler ist besonders entworfen worden, um ihre Installation in den neuen oder bereits bestehenden Nettoarbeiten zu erleichtern. Sie sind installiert möglicherweise, ohne irgendeinen Kabel- oder Hauptleitungsträgerstromkreis zu öffnen. Ein interner Messwiderstand über der Sekundärwicklung des CT liefert einen niedrigen sicheren Spannungsertrag. Treffen Sie auf Strommessung, Überwachung und Schutz für elektrische Verdrahtung und Ausrüstung zu. Strom und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressor, Heizung und Lüftungsanlage, Klimaanlageausrüstung und Automatisierungskontrollsystem. Gegenwärtiges, Macht- und Energieüberwachungsgerät. Relaisschutzgerät.
Eigenschaften:
Anwendungen:
Elektrischer Parameter
| Frequenz | 50-60Hz |
| Nennaufnahme | 0.5A-630A |
| Messbereich | 10%In-130%In |
| Nennleistung | 0.333V (Wechselstrom) oder 0-500mA |
| Verhältnis | ≤± 0,1% |
| Phasenwinkel | ≤ ±30min |
| Durchschlagsfestigkeit | 2.5KV/1mA/1min |
| Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
| Fall | PC /UL94-V0 |
| Spule | PC |
| Kern | Permalloy |
| Interne Struktur | Epoxy-Kleber |
| Bau | Bindung |
| Funktionierender Temp | - 25℃~+75℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ertrag-Verbindung | Draht UL1015 22AWG (twinsted Draht) 2.5m |
Art Auswahl
| P/N |
Nennaufnahme (a) |
Ertrag (mA/V) | Genauigkeit | Maße (mm/inch) | |||||
| B | C | D | E | ||||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
|
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
