Produktdetails:
Zahlung und Versand AGB:
|
| Strombereich: | 100~1000A | Ausgang: | 5A / 1A |
|---|---|---|---|
| Spulen-Struktur: | Toroidal | Messbereich: | 5%In-130%In |
| Frequenz: | 50-400Hz | Anpassbare: | Ja |
| Markieren: | Art Stromwandler des aufgeteilten Kernes,Strom-Sensor des aufgeteilten Kernes |
||

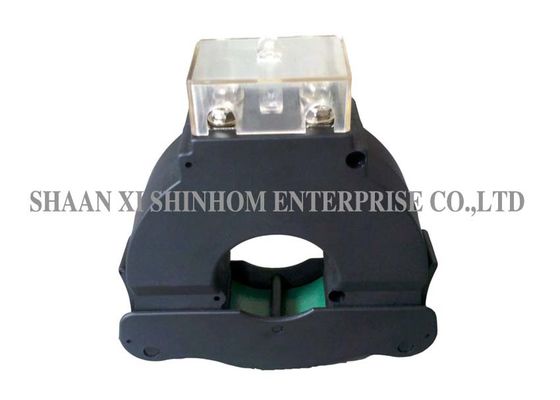

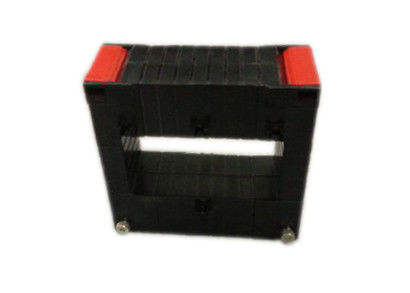

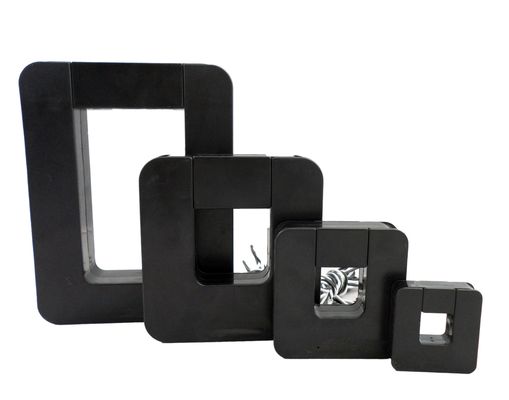

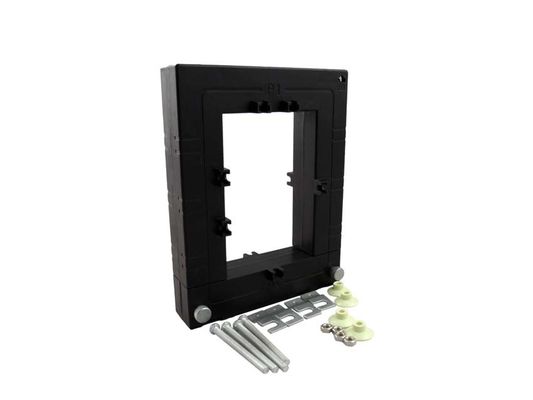

Stromwandler, Stromsensor, geteilter Kern 100 bis 1000 A, Serie SCTK667A
Der nachrüstbare Stromwandler der Serie SCTK667A (Split-Core) wurde speziell für den Einbau in neue oder bereits vorhandene Netze entwickelt. Sie können installiert werden, ohne Kabel oder Stromkreise zu öffnen. Ein interner Präzisionswiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang. Das spart Zeit und Installationskosten. Hauptsächlich verwendet in
Eigenschaften:
Elektrischer Parameter
| Frequenz | 50-400Hz |
| Nennleistung | 100A-1000A |
| Messbereich | 5% In-130% In |
| Nennleistung | 5A / 1A |
| Verhältnis | ≤ ± 0,5% |
| Phasenwinkel | ≤ ± 30 min |
| Spannungsfestigkeit | 2,5 kV / 1 mA / 1 min |
| Isolationswiderstand | DC500V / 100MΩmi |
Mechanischer Parameter
| Fall | PA / UL94-V0 |
| Spule | PA |
| Ader | Siliziumstahl |
| Interne Struktur | Epoxy |
| Konstruktion | Krawatte |
| Betriebstemperatur | 25 ℃ ～ ＋ 75 ℃ |
| Betriebsfeuchtigkeit | ≤85% |
| Ausgangsverbindung | Terminal |
Typauswahl
| Input-Output | Gemeinkosten (VA) / Klasse | Input-Output | Gemeinkosten (VA) / Klasse | ||||
| (EIN) | 0,5 | 1,0 | 3.0 | (EIN) | 0,5 | 1,0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3,75 | 100/1 | 1.5 | 2.5 | 3,75 |
| 150/5 | 1.5 | 2.5 | 3,75 | 150/1 | 1.5 | 2.5 | 3,75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3,75 | 5 | 400/1 | 2.5 | 3,75 | 5 |
| 500/5 | 2.5 | 3,75 | 5 | 500/1 | 2.5 | 3,75 | 5 |
| 600/5 | 2.5 | 3,75 | 5 | 600/1 | 2.5 | 3,75 | 5 |
| 800/5 | 5 | 10 | fünfzehn | 800/1 | 5 | 10 | fünfzehn |
| 1000/5 | 5 | 10 | fünfzehn | 1000/1 | 5 | 10 | fünfzehn |
Anmerkungen: Produktspezifikationen können besonders angefertigt werden
