Elektrischer aufgeteilter Kern-Stromwandler, nullphasen-Stromwandler

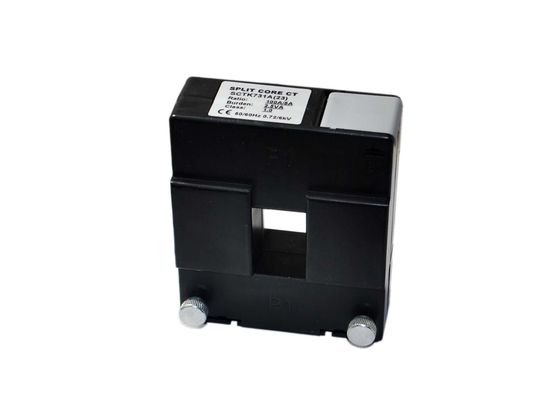

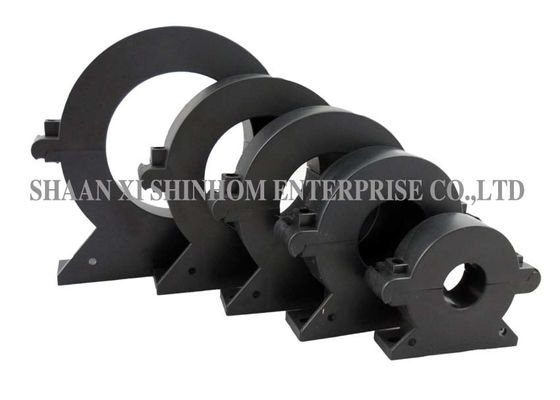

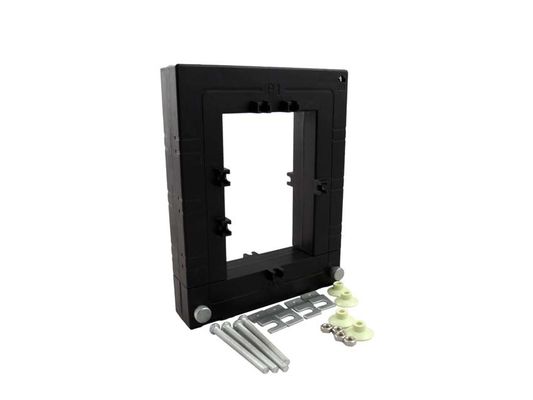

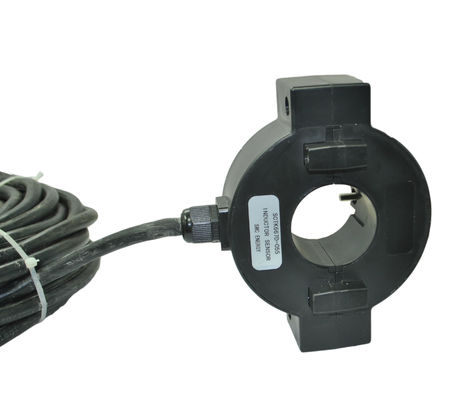

Electrical Split Core Current Transformer , Zero Phase Current Transformer
Electrical Split Core Current Transformer , Zero Phase Current Transformer Electrical Split Core Current Transformer , Zero Phase Current Transformer Electrical Split Core Current Transformer , Zero Phase Current Transformer Electrical Split Core Current Transformer , Zero Phase Current Transformer

Großes Bild :  Elektrischer aufgeteilter Kern-Stromwandler, nullphasen-Stromwandler Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: Reihe SCTK671
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/month
Ausführliche Produkt-Beschreibung
Strombereich: 5~3000A Ausgang: 0-10V oder 0-5A
Genauigkeit: 0,2、 0,5、 1,0 Spulen-Struktur: Toroidal
Spulen-Zahl: Auto-Transformator Anpassbare: Ja
Markieren:

aufgeteilter Kern ct

,

Art Stromwandler des aufgeteilten Kernes

Geteilter Stromwandler der Serie SCTK671 mit 5A bis 3000A Eingang und Nullphasen-Stromwandlern, hohe Genauigkeit

  • Der Stromwandler der Serie SCTK671 wurde speziell entwickelt, um den Einbau in neue oder bereits vorhandene Netze zu erleichtern.
  • Sie können installiert werden, ohne Kabel oder Stromkreise zu öffnen.
  • Ein interner Präzisionswiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang.


Eigenschaften:

  1. Stromwandler mit geteiltem Kern
  2. Testbereich: 5 bis 3000 A AC-Eingang, Ausgang von 0-10 V (AC) oder 0-5 A
  3. Verwendung von Epoxidharzfüllung und gute seismische Leistung
  4. Verwenden Sie gestanzte Weise, einfach zu installieren
  5. Verwendung von Material mit hoher Permeabilität, großer Messbereich
  6. Geringes Volumen, schönes Aussehen und großzügige, flexible Nutzung
  7. Das spart Zeit und Installationskosten

Anwendungen:

  1. Elektrische Brandüberwachung
  2. Leckage-Brandschutzsystem
  3. Elektromagnetischer Relaisschutz
  4. Mikrocomputerschutz und so weiter.

Elektrischer Parameter

Frequenz 50-400Hz
Nennleistung 5A-3000A
Messbereich 5% In-130% In
Nennleistung 0-10 V (Wechselstrom) oder 0-5 A
Verhältnis ≤ ± 0,2%
Phasenwinkel ≤ ± 10 min
Spannungsfestigkeit 2,5 kV / 1 mA / 1 min
Isolationswiderstand DC500V / 100MΩmin


Mechanischer Parameter

Fall PC / UL94-V0
Spule PBT
Ader Siliziumstahl
Interne Struktur Epoxy
Konstruktion Krawatte
Betriebstemperatur 25 ℃ ~ + 75 ℃
Betriebsfeuchtigkeit ≤85%
Ausgangsverbindung UL101522AWGWire (Doppeldraht) 2,5 m



Typauswahl

P / N

Nennleistung

(EIN)

Ausgang (mA / V) Richtigkeit Abmessungen (mm)
O EIN B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5.100.400 A)

0-200mA

0-10V

0,2,0,5,1,0

25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50.400.1000 A)

0-500 mA

0-10V

0,2,0,5,1,0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100, 1000, 1500 A)

0-500 mA

0-10V

0,2,0,5,1,0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500, 1500, 2000A)

0-500 mA

0-10V

0,2,0,5,1,0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800, 2500, 3000 A)

0-600mA

0-10V

0,2,0,5,1,0 100 174 174 30 126 162 120 27 17 5 5



Anmerkungen: Produktspezifikationen können besonders angefertigt werden
