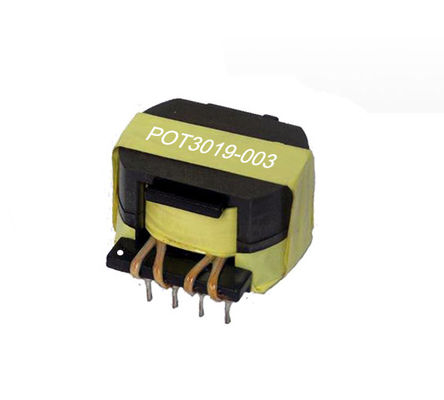

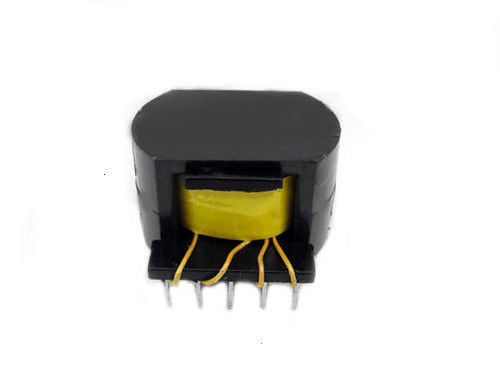

Mangan-Zn-Topf-Art SMPS HF-Hochfrequenztransformator

Topf-Art hochwertige Hochfrequenztransformatoren

Elektrische Parameter:

• Spannungsverhältnis: 1: 18V
• Kernform: TOPF (PC40, PC44, PC95)
• Frequenzkennlinie: Hochfrequenz (100KHz)
• Spitzenleistung: 10-80W
• Betriebstemperatur: -40 ºC zu ºC +155
• Lagertemperatur: -25 ºC zu + ºC 85
• Speicherfeuchtigkeit: 30 bis 95%
• Willigt mit UL-Isolierungssystemanforderungen ein: Klasse F, Klasse H

Produkt-Eigenschaften:

• Dämpfungsärmer und niedriger Temperaturanstieg
• Hohe Leistungsfähigkeit und niedriger Durchsickernfluß
• Hohe Überlastbarkeit und lärmarm
• Einfache Struktur, stabil und zuverlässig
• Nehmen Sie Kundenbezogenheit an

Anwendungen:

• Weitverbreitet in der Audio-Reihe, in den Schwachstrombeleuchtungssystemen, in der medizinischen Ausrüstung, in den Instrumenten, in den Reglern, im Induktionsherd, im Stromadapter und in anderen Haushaltsgeräten.

Anmerkungen:

• Induktanzmaß an Pin 1-2,100KHz 0.1V
• Dcr-Maß an der einzelnen Wicklung
• Durchsickernmaß an Stift 1-12 mit allen weiteren Wicklungen kurzgeschlossen
• Isolationswiderstand: 500 VDC, 1KM Ohm Min.
• Löttemperatur: 260℃ für Sekunden 4±1
• Betriebstemperatur: 0℃ zu 70℃
• Lagertemperatur: - 25℃ zu 85℃
• Unterschiedliches Paket verfügbar pro speziellen Antrag

ÜBER US:

Shinhom-Unternehmen wurde in Xi'an China mit fast 20 Jahren des Erfahrens der entwerfenden u. Herstellungstransformatoren u. der Spulenkomponenten gegründet.
Hohe Qualität, niedrige Kosten und bester Service sind, was wir Verfolgung höchst!
Unterdessen wurde die Bescheinigung von ISO 9001 durch SGS-System auch erworben.
Shinhom ist, zu bleiben ein Spezialist, in leistungsstarke Transformatoren, Energieinduktoren, Drosselstromversorgung auf der ganzen Welt entwerfen und herstellend für Käufer.
