Drehungen: | 1000:1, 2000:1, 2500:1, 4000:1 | Input: | 0A-3000A |
---|---|---|---|
Frequenz: | 50-400KHz | Ertrag: | 0-10V (Wechselstrom) oder 0-5A |
Klasse: | 0,1, 0,2, 0,5 | Kundengerecht: | Ja |
Markieren: | aufgeteilter Kern ct,Art Stromwandler des aufgeteilten Kernes |

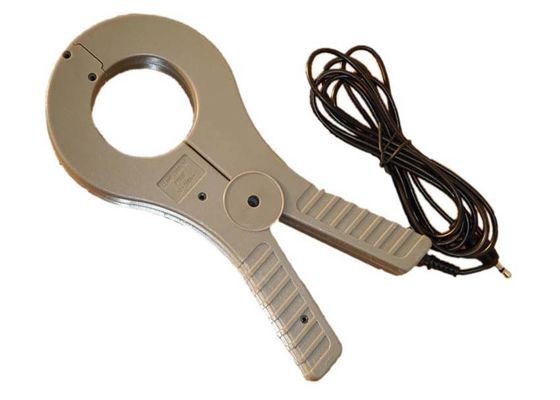

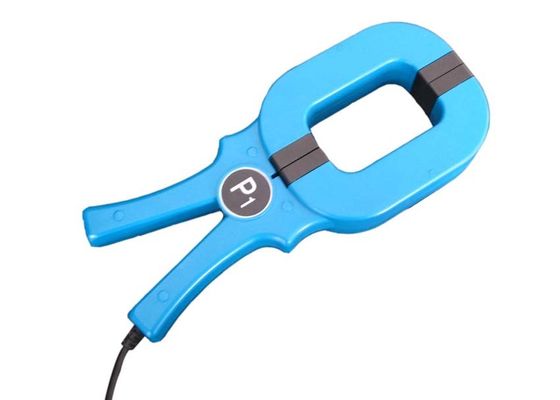

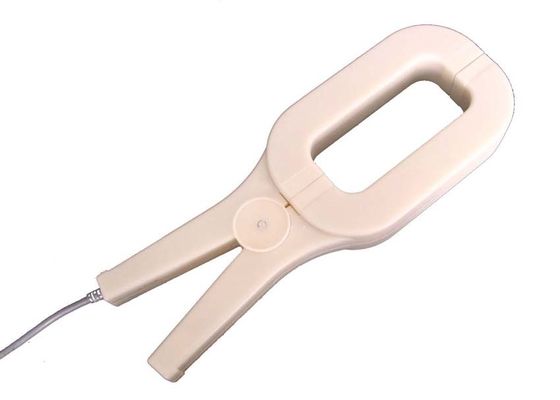

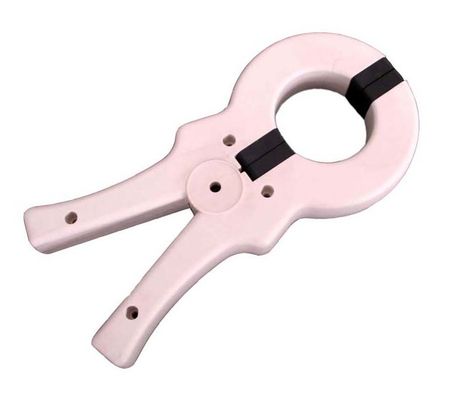

Reihen SCTK691/2 Klammer-auf aufgeteilter Kern-Stromwandler mit Strombereich 100mA zum Einphasenstrom 3000A prüfen
Eigenschaften:
Elektrische Spezifikation:
Elektrischer Parameter
Frequenz | 50-400KHz |
Nennaufnahme | 5-3000A |
Messbereich | 5%In-130%In |
Nennleistung | 0-10V (Wechselstrom) oder 0-5A |
Verhältnis | ≤ ± 0,1% |
Phasenwinkel | ≤ ±10min |
Durchschlagsfestigkeit | 3.0KV/1mA/1min |
Isolationswiderstand | DC500V/100MΩmin |
Mechanischer Parameter
Fall | ABS /UL94-V0 |
Spule | PBT |
Kern | Silikon-Stahl/Permalloy |
Interne Struktur | Schraube |
Bau | Schraube |
Funktionierender Temp | - 25℃~+75℃ |
Betriebsfeuchtigkeit | ≤85% |
Ertrag-Verbindung | Draht 1015/22AWG (twinsted Draht) 2.5m |
Schreiben Sie Auswahl
P/N |
Nennaufnahme (a) |
Genauigkeit |
Maße (Millimeter) (ID-L-W-H) |
SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
