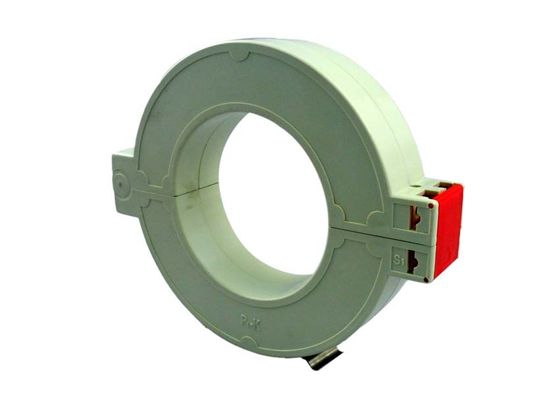

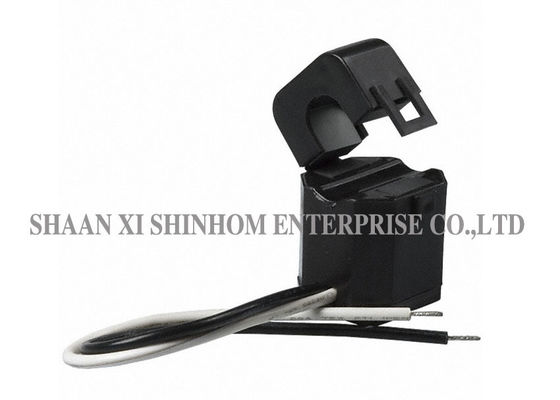

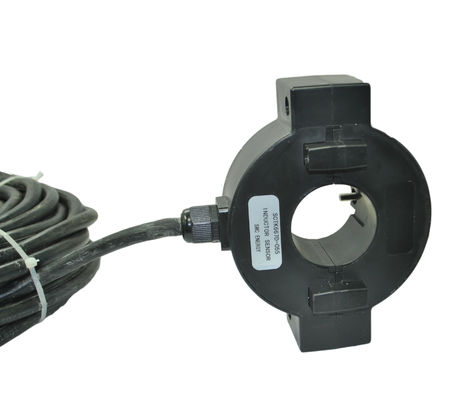

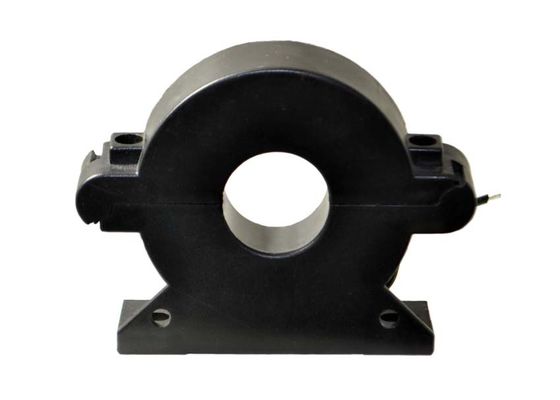

Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision

China Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision fournisseur
Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision fournisseur Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision fournisseur Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision fournisseur Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision fournisseur

Großes Bild :  Des aufgeteilter Kern-Stromwandler-magnetischen Kreises RoHS Struktur-hohe Präzision

Produktdetails:

Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK681A-Reihe

Zahlung und Versand AGB:

Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/month
Kontakt
Ausführliche Produkt-Beschreibung
Strombereich: 5~630A Ausgang: 0.333V (Wechselstrom) oder 0-500mA
Klasse: 0,5、 1,0、 3,0 Messbereich: 10%In-130%In
Struktur des magnetischen Kreises: Kombinierte Art Frequenz: 50Hz-2KHz
Anpassbare: Ja
Markieren:

aufgeteilter Kern ct

,

Strom-Sensor des aufgeteilten Kernes

RoHS-geteilte Stromwandler der Serie 5A-630A von SCTK681A mit 0,333 VAC oder 0-500 mA Ausgang

Split-Core-Stromwandler der Serie SCTK681A

  • Testbereich: Wechselstromeingang 5 bis 630 A, Ausgang 0 bis 0,333 V, 0 bis 500 mA
  • Wurde speziell entwickelt, um den Einbau in neue oder bereits bestehende Netze zu erleichtern.
  • Sie können installiert werden, ohne Kabel oder Stromkreise zu öffnen.
  • Ein interner Präzisionswiderstand an der Sekundärwicklung des Stromwandlers sorgt für einen niedrigen sicheren Spannungsausgang.
  • Das spart Zeit und Installationskosten.


Anwendungen:

  1. Relaisschutzvorrichtung.
  2. Strom- und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressor, Heizungs- und Lüftungssystem, Klimaanlagen und Automatisierung - Steuersystem.
  3. Strommessung, Überwachung und Schutz von elektrischen Leitungen und Geräten.

Elektrischer Parameter

Frequenz 50-2KHz
Nennleistung 5A-630A
Messbereich 10% In-130% In
Nennleistung 0,333 V (Wechselstrom) oder 0-500 mA
Verhältnis ≤ ± 1,0%
Phasenwinkel ≤ ± 60 min
Spannungsfestigkeit 2,5 kV / 1 mA / 1 min
Isolationswiderstand DC500V / 100MΩmin

Mechanischer Parameter

Fall PA / UL94-V0
Spule PBT
Ader Siliziumstahl
Interne Struktur Epoxy
Konstruktion Krawatte
Betriebstemperatur 25 ℃ ~ + 75 ℃
Betriebsfeuchtigkeit ≤85%
Ausgangsverbindung UL1015 20AWG-Draht (Zwillingsdraht) 2,5 m


Typauswahl

P / N

Nennleistung

(EIN)

Ausgang (mA / V) Richtigkeit Abmessungen (mm / Zoll)
O EIN B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0,333 V

0,5,1,0,3,0

5.0

(0,20)

31.5

(1.24)

19.5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50 mA

0,333 V

0,5,1,0,3,0

10.0

(0,39)

41,0

(1,61)

24.0

(0.94)

26.5

(1.04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100 mA

0,333 V

0,5,1,0,3,0

16.0

(0,63)

45,5

(0,22)

29,0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0,333 V

0,5,1,0,3,0

24.5

(0.96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630A

(20.100.250.400.600)

0-500 mA

0,333 V

0,5,1,0,3,0

35.7

(1,41)

81,5

(3.21)

57,0

(2.24)

51,0

(2.01)




Anmerkungen: Produktspezifikationen können besonders angefertigt werden
