Schwarze Struktur-hohe Präzision des aufgeteilter Kern-gegenwärtige Sensor-magnetischen Kreises

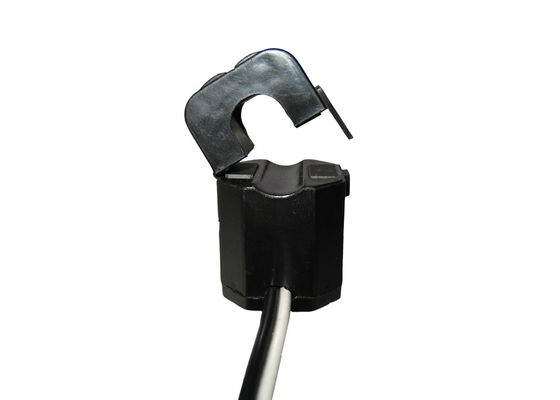

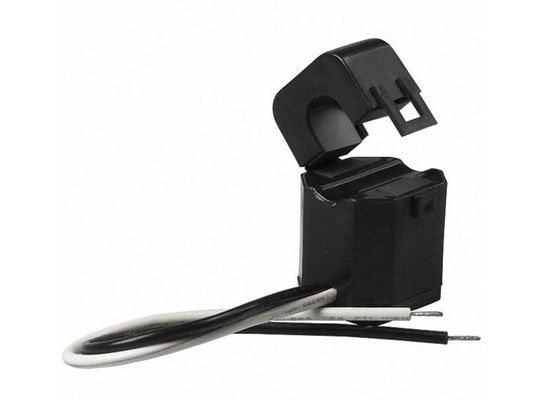

Black Split Core Current Sensor Magnetic Circuit Structure High Precision
Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision

Großes Bild :  Schwarze Struktur-hohe Präzision des aufgeteilter Kern-gegenwärtige Sensor-magnetischen Kreises Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK681A-Reihe
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/month
Ausführliche Produkt-Beschreibung
Strombereich: 5~630A Ausgang: 0.333V (Wechselstrom) oder 0-500mA
Klasse: 0,5、 1,0、 3,0 Messbereich: 10%In-130%In
Struktur des magnetischen Kreises: Kombinierte Art Frequenz: 50Hz-2KHz
Anpassbare: Ja
Markieren:

aufgeteilter Kern ct

,

Art Stromwandler des aufgeteilten Kernes

Aufgeteilter Kern-Stromwandler SCTK681A-Reihen-5A-630A RoHS mit Ertrag 0.333VAC oder 0-500mA

       SCTK681A-Reihenspaltekernstromwandler

  • Versuchsanlage: 5 zu Input Wechselstrom-630A, Ertrag von 0 zu 0.333V, 0 zu 500mA
  • Ist besonders entworfen worden, ihre Installation in den neuen oder bereits vorhandenen Netzarbeiten zu erleichtern.
  • Sie sind installiert möglicherweise, ohne irgendeinen Kabel- oder Hauptleitungsträgerstromkreis zu öffnen.
  • Ein interner Messwiderstand über der Sekundärwicklung des CT liefert einen niedrigen sicheren Spannungsertrag.
  • Er kann Zeit und die Installationskosten sparen.


Anwendungen:

  1. Relaisschutzgerät.
  2. Strom und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressor, Heizung und Lüftungsanlage, Klimaanlageausrüstung und Automatisierung – Kontrollsystem.
  3. Strommessung, Überwachung und Schutz für elektrische Verdrahtung und Ausrüstung.

 Elektrischer Parameter

Frequenz 50-2KHz
Nennaufnahme 5A-630A
Messbereich 10%In-130%In
Nennleistung 0.333V (Wechselstrom) oder 0-500mA
Verhältnis ≤± 1,0%
Phasenwinkel ≤ ±60min
Durchschlagsfestigkeit 2.5KV/1mA/1min
Isolationswiderstand DC500V/100MΩmin



Mechanischer Parameter

Fall PA /UL94-V0
Spule PBT
Kern Silikonstahl
Interne Struktur Epoxy-Kleber
Bau Bindung
Funktionierender Temp - 25℃~+75℃
Betriebsfeuchtigkeit ≤85%
Ertrag-Verbindung Draht UL1015 20AWG (twinsted Draht) 2.5m


Schreiben Sie Auswahl

P/N

Nennaufnahme

(a)

Ertrag (mA/V) Genauigkeit Maße (mm/inch)
        Ø A B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0,5, 1,0, 3,0

5,0

(0,20)

31,5

(1,24)

19,5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0,5, 1,0, 3,0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0,5, 1,0, 3,0

16,0

(0,63)

45,5

(0,22)

29,0

(1,14)

31,5

(1,24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0,5, 1,0, 3,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

0,5, 1,0, 3,0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)



Schwarze Struktur-hohe Präzision des aufgeteilter Kern-gegenwärtige Sensor-magnetischen Kreises 0
Anmerkungen: Produktbeschreibungen können besonders angefertigt werden
