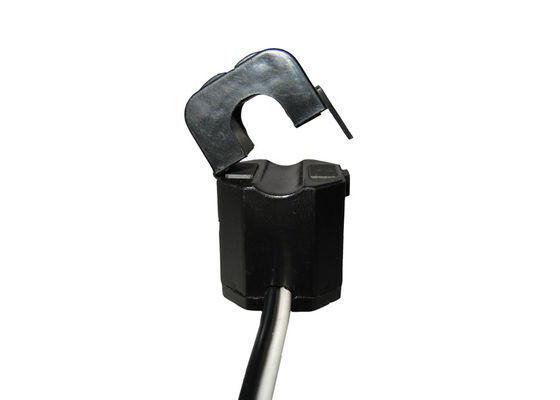

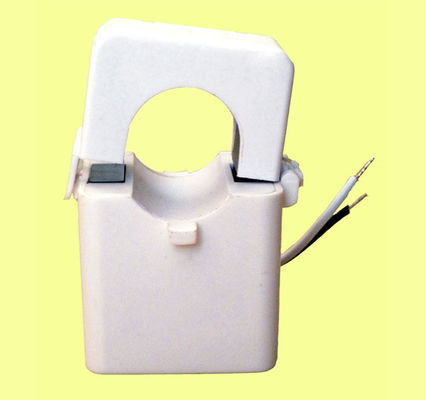

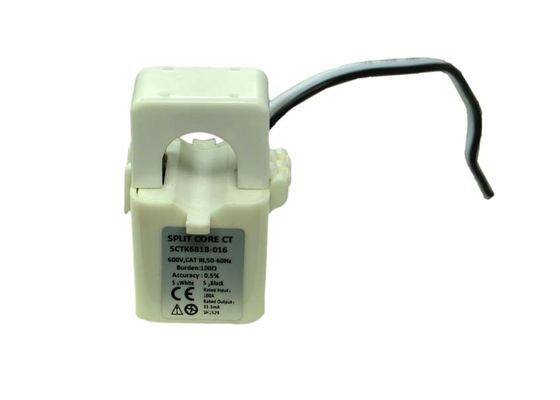

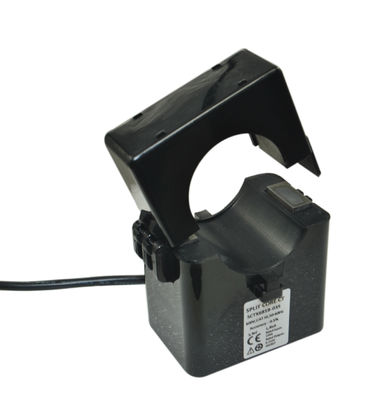

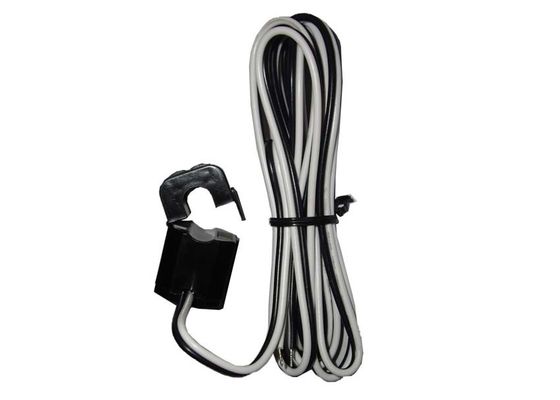

Hohe Genauigkeits-aufgeteilter Kern-Stromwandler-Permalloy-Kern-Bändchen

High Accuracy Split Core Current Transformer Permalloy Core Small Volume
High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume

Großes Bild :  Hohe Genauigkeits-aufgeteilter Kern-Stromwandler-Permalloy-Kern-Bändchen Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: Shinhom
Zertifizierung: RoHS
Modellnummer: SCTK681B-Reihe
Zahlung und Versand AGB:
Min Bestellmenge: Verhandlung
Preis: Negotiation
Verpackung Informationen: Karton
Lieferzeit: 4~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000/month
Kontakt
Ausführliche Produkt-Beschreibung
Strombereich: 5~630A Ertrag: 0-500mA oder 0.333VAC
Klasse: 0,5 ~ 1,0 ~ 3,0 FALL: Plastik
Kundengerecht: Ja Spule: Permalloykern
Markieren:

aufgeteilter Kern ct

,

Art Stromwandler des aufgeteilten Kernes

Niederspannung 5A~630A SCTK681B-Reihe gab Ertrag-Spalten-Spulen-Stromwandler 333mV 500mV, hohe Genauigkeit ein


         Die SCTK681B-Reihen des Stromwandlers des aufgeteilten Kernes sind für schnelle und einfache Installation bestimmt. Der Entwurf des aufgeteilten Kernes ermöglicht berührungsfreie Strommessungen durch Magnetfeldinduktion, ohne zu erfordern, dass der Primärdraht off-line genommen wird und für CT-Installation getrennt. Diese Methode ermöglicht eine sicherere, einfachere und tragbare Strommessung. Ein interner Präzisionsbelastungswiderstand über der Sekundärwicklung des CT liefert einen sicheren Niederspannungsertrag und ermöglicht sichere Öffnung vom Sekundär

Eigenschaften:

  • Eisenkern ist, mit hoher Genauigkeit und niedrigem Verlust des magnetischen Kreises teilbar
  • Eleganter Auftritt, Bändchen, leichte, zu öffnende, einfache Installation
  • Zu installieren ist bequem, nicht zu brauchen, den Bus auseinanderzubauen, kann unter Livebedingung laufen gelassen werden und wird nicht die normale Anwendung der Kunden beeinflussen



Anwendungen:

  • Strommessung, Überwachung und Schutz für elektrische Verdrahtung und Ausrüstung
  • Strom und Leistungsmessung für Elektromotoren, Beleuchtung, Luftkompressor, Heizung und Lüftungsanlage, Klimaanlageausrüstung und Automatisierung.
  • Gegenwärtiges, Energie- und Energieüberwachungsgerät
  • Relaisschutzgerät



Mechanischer Parameter

Fall PA /UL94-V0
Spule PBT
Kern Permalloy
Interne Struktur Epoxy-Kleber
Bau Bindung
Funktionierender Temp - 25℃~+75℃
Betriebsfeuchtigkeit ≤85%
Ertrag-Verbindung Draht UL1015 20AWG (twinsted Draht) 2.5m





Elektrischer Parameter

Frequenz 50Hz-2KHz
Nennaufnahme 5A-630A
Messbereich 10%In-130%In
Nennleistung 0.333V (Wechselstrom) oder 0-500mA
Verhältnis ≤± 1,0%
Phasenwinkel ≤ ±60min
Durchschlagsfestigkeit 2.5KV/1mA/1min
Isolationswiderstand DC500V/100MΩmin





Art Auswahl

P/N

Nennaufnahme

(a)

 Ertrag (mA/V) Genauigkeit Maße (Millimeter)
        Ø0 B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

 0,5, 1,0, 3,0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

 0,5, 1,0, 3,0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

 0,5, 1,0, 3,0 24 70 51,5 39,0
SCTK681B-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

 0,5, 1,0, 3,0 35 84 65 41,0


 Hohe Genauigkeits-aufgeteilter Kern-Stromwandler-Permalloy-Kern-Bändchen 0

Anmerkungen: Produktbeschreibungen können besonders angefertigt werden

Größe und Tag:

split core ct,

split core type current transformer,

split core current sensor
